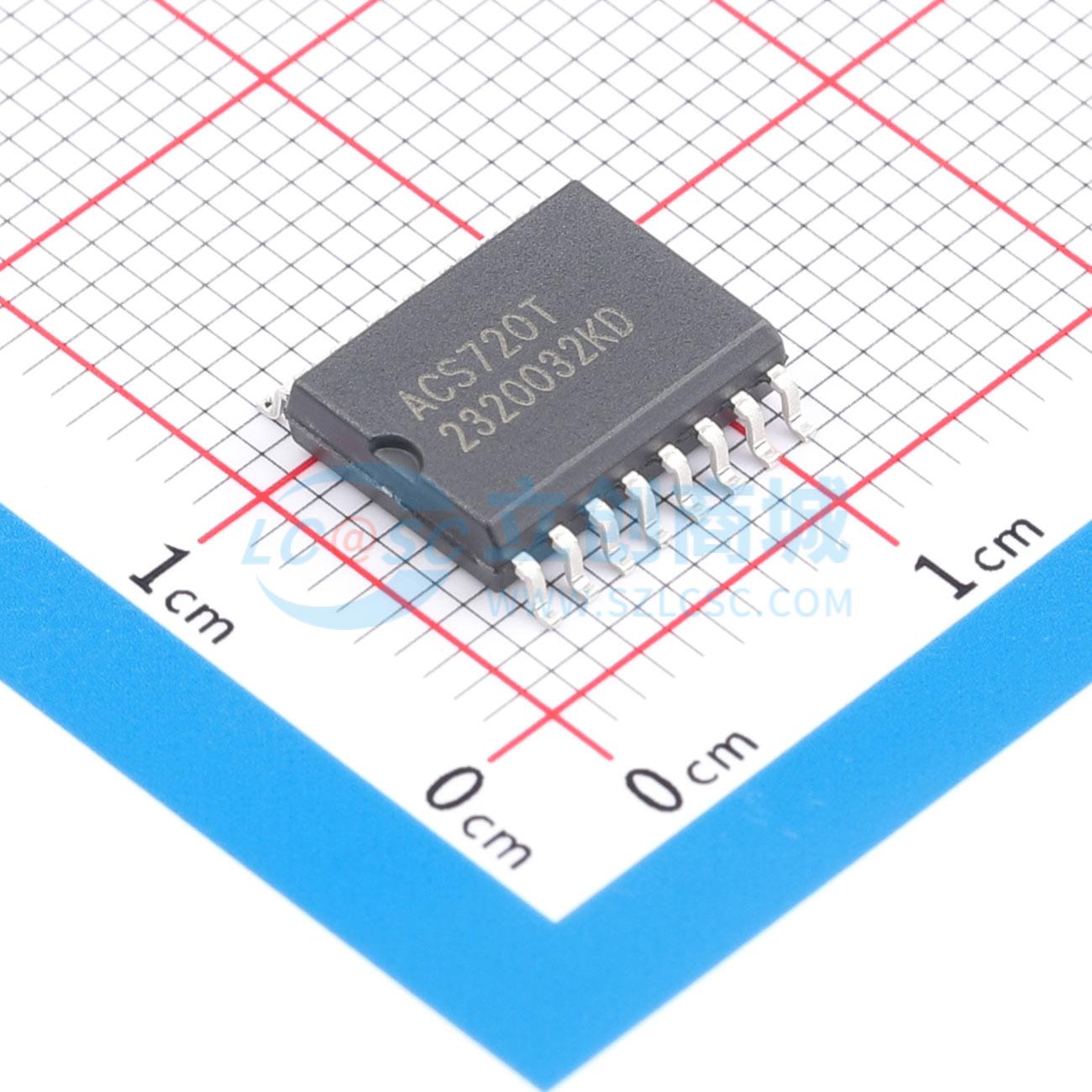

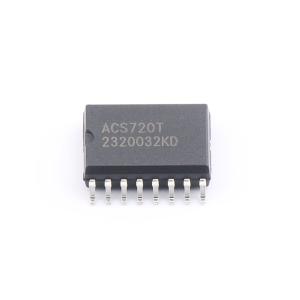

ACS720KLATR-15AB-T
ACS720KLATR 15AB T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACS720是一款基于霍尔效应的高精度电流传感器IC，具有多个可编程故障级别，适用于工业和消费类应用，尤其专注于电机控制和功率逆变器级应用。ACS720的主要优点之一是采用专有IC SOIC16W封装，在实现高隔离的同时减少了物料清单。ACS720采用单一5 V电源供电，输出电压摆幅为0至3 V，零电流输出稳定在1.5 V
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS720KLATR-15AB-T
- 商品编号
- C2655491
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 15A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3600Vrms | |
| 灵敏度 | 90mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 1mΩ | |
| 响应时间(tr) | 4us | |
| 双向电流检测 | 支持 |
| 安装类型 | 表面贴装型 |
| 传感器类型 | Hall Effect, Open Loop |
| 频率 | 120kHz |
| 精度 | ±1.6% |
| 电流-供电（最大值） | 16mA |
| 电流-检测 | 15A |
| 封装/外壳 | 16-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 供应商器件封装 | 16-SOIC |
| 输出 | 比率，电流 |
| 通道数 | 1 |
| 线性度 | ±0.75% |
| 响应时间 | 4?s (Typ) |
| 极化 | Bidirectional |
| 用于测量 | AC/DC |
| 电压-供电 | 4.5V ~ 5.5V |
| 灵敏度 | 90mV/A |
