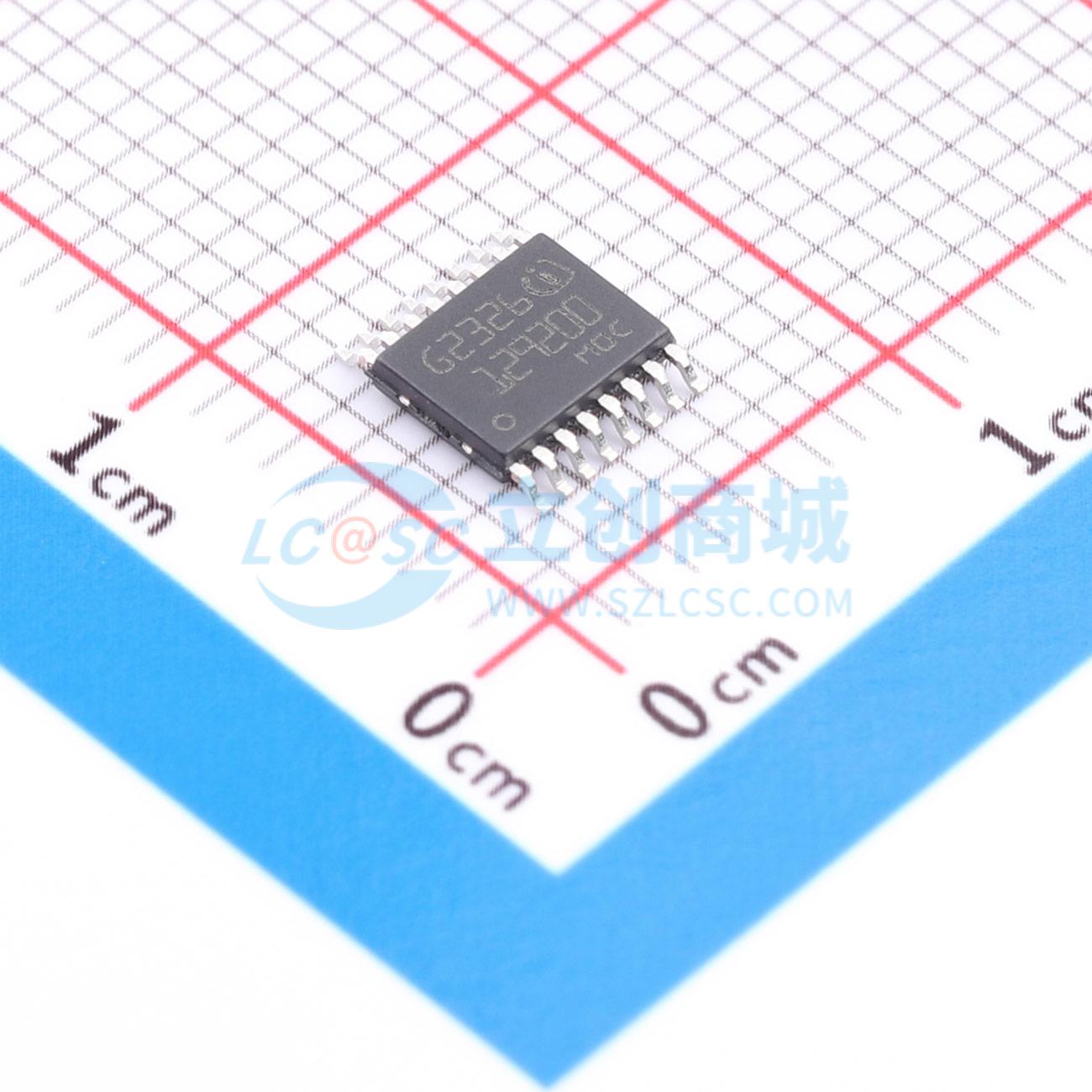

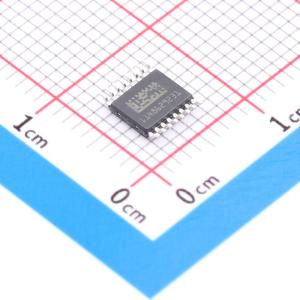

TLE5012BDE9200XUMA1
GMR基角度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该传感器是360°角度传感器，通过单片集成巨磁电阻（iGMR）元件测量正弦和余弦角度分量来检测磁场方向。原始信号（正弦和余弦）在内部进行数字处理以计算磁场（磁体）的角度方向。它是预校准传感器，校准参数存储在激光熔丝中。启动时，熔丝值写入触发器，这些值可由特定应用参数更改
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE5012BDE9200XUMA1
- 商品编号
- C2655495
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 6.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 旋转位置传感器 | |
| 接口类型 | PWM | |
| 工作电压 | 3V~5.5V | |
| 旋转角度范围 | 0°~360° | |
| 模组 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 5mm | |
| 宽度 | 3.9mm | |
| 高度 | 1.2mm | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 多轴磁场检测；故障诊断；可编程传输；自校准 |
商品概述
TLE5012BD是一款360°角度传感器，可检测磁场方向。这是通过使用单片集成巨磁电阻（iGMR）元件测量正弦和余弦角度分量来实现的。这些原始信号（正弦和余弦）在内部进行数字处理，以计算磁场（磁体）的角度方向。 TLE5012BD是一款预校准传感器。校准参数存储在激光熔丝中。启动时，熔丝的值被写入触发器，这些值可以由特定应用参数更改。通过启用可选的内部自动校准算法，可以提高在宽温度范围和长使用寿命内角度测量的精度。 数据通信通过与SPI兼容的双向同步串行通信（SSC）完成。传感器配置存储在寄存器中，可通过SSC接口访问。 此外，TLE5012BD还提供其他四种接口：脉冲宽度调制（PWM）协议、短PWM代码（SPC）协议、霍尔开关模式（HSM）和增量接口（IIF）。这些接口可以与SSC并行使用，也可以单独使用。提供具有不同接口设置的预配置传感器衍生产品。
商品特性
- 基于巨磁电阻（GMR）原理
- 一个封装内有两个传感器IC的全冗余设计
- 集成磁场感应用于角度测量
- 360°角度测量，带转数计数器和角速度测量
- 两个独立的高精度单比特SD - ADC
- 输出端以15位表示绝对角度值（分辨率为0.01°）
- 接口上以16位表示正弦/余弦值
- 激活自动校准后，在整个使用寿命和温度范围内最大角度误差为1.0°
- 双向SSC接口，最高可达8 Mbit/s
- 支持带有诊断功能和状态信息的安全完整性等级（SIL）
- 接口：SSC、PWM、增量接口（IIF）、霍尔开关模式（HSM）、短PWM代码（SPC，基于SAE J2716中定义的SENT协议）
- 输出引脚可配置（编程或预配置）为推挽或开漏
- 使用SSC或SPC接口时，多个传感器可在一条线上进行总线模式操作
- 采用0.25μm CMOS技术
- 符合汽车标准：-40°C至150°C（结温）
- ESD > 4 kV（HBM）
- 符合RoHS标准（无铅封装）
- 无卤
- 测试向量可切换到ADC输入（通过SSC接口激活）
- 滤波器输入流可反转或组合（通过SSC接口激活）
- 通过8位循环冗余校验（CRC）进行SSC通信的数据传输检查，通过4位CRC半字节进行SPC接口的数据传输检查
- 启动时运行ISM、CORDIC、CCU、ADC的内置自测试（BIST）程序
- 可实现两个独立的活动接口
- 过压和欠压检测
应用领域
- 电动换向电机（例如用于电动助力转向（EPS））
- 转向角测量
- 通用角度感应
