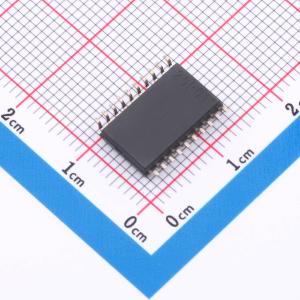

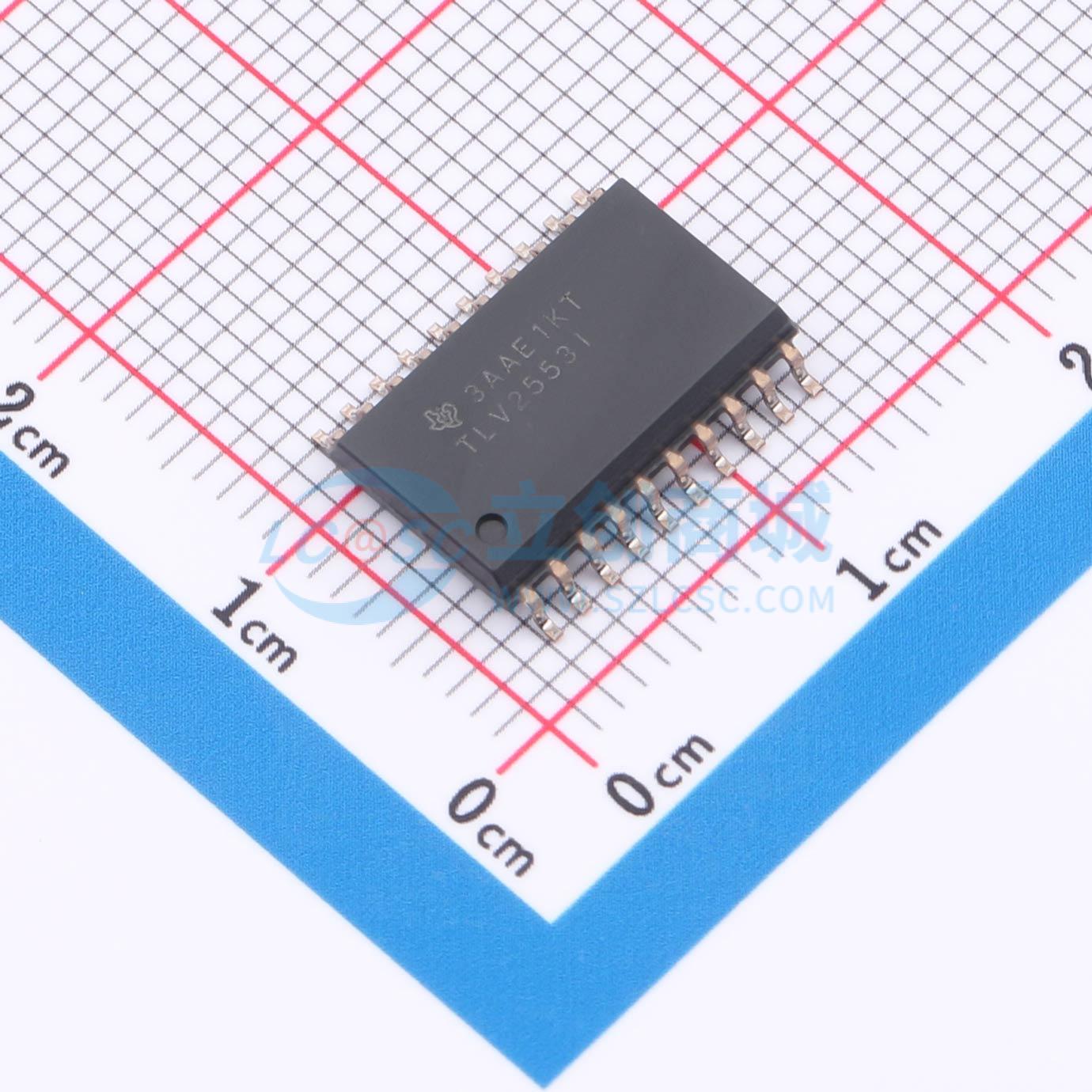

温馨提醒：图片仅供参考，商品以实物为准

TLV2553IDWR

12位、200KSPS、11通道、低功耗串行ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12位分辨率A/D转换器，最大吞吐量为200KSPS（3V时为150KSPS），具有11个模拟输入通道，内置自检模式，具备差分高阻抗参考输入，适用于低功耗应用。
品牌名称: TI(德州仪器)
商品型号: TLV2553IDWR
商品编号: C2651339
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TLV2553是一款12位、开关电容、逐次逼近型模数转换器。该ADC有三个控制输入[片选 (CS)、输入输出时钟和地址/控制输入 (DATAIN)]，设计用于通过串行三态输出与主处理器或外设的串行端口进行通信。

除了高速转换器和通用控制能力外，该器件还具有一个片上14通道多路复用器，可使用配置寄存器1选择11个输入中的任意一个或三个内部自测试电压中的任意一个。采样保持功能是自动的。转换结束时，若将引脚19编程为EOC，其输出将变为高电平，以指示转换完成。该器件内置的转换器具有差分、高阻抗参考输入，便于进行比例转换、缩放，并使模拟电路与逻辑和电源噪声隔离。开关电容设计可在整个工作温度范围内实现低误差转换。

TLV2553I的工作温度范围为TA = -40℃至85℃。

商品特性

12位分辨率A/D转换器
在工作温度范围内，12位输出模式下吞吐量高达200 KSPS（3 V时为150 KSPS）
11个模拟输入通道
3种内置自测试模式
固有采样保持功能
线性误差最大为±1 LSB
片上转换时钟
单极性或双极性输出操作
可编程先输出MSB或LSB
可编程掉电
可编程输出数据长度
与SPI兼容的串行接口，I/O时钟频率高达15 MHz（CPOL = 0，CPHA = 0）

应用领域

过程控制
便携式数据记录
电池供电仪器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	200kHz
	通道数	11
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	时钟/振荡器	内置
	基准电压源	外置
	ADC架构	SAR
	静态电流	1.2mA
