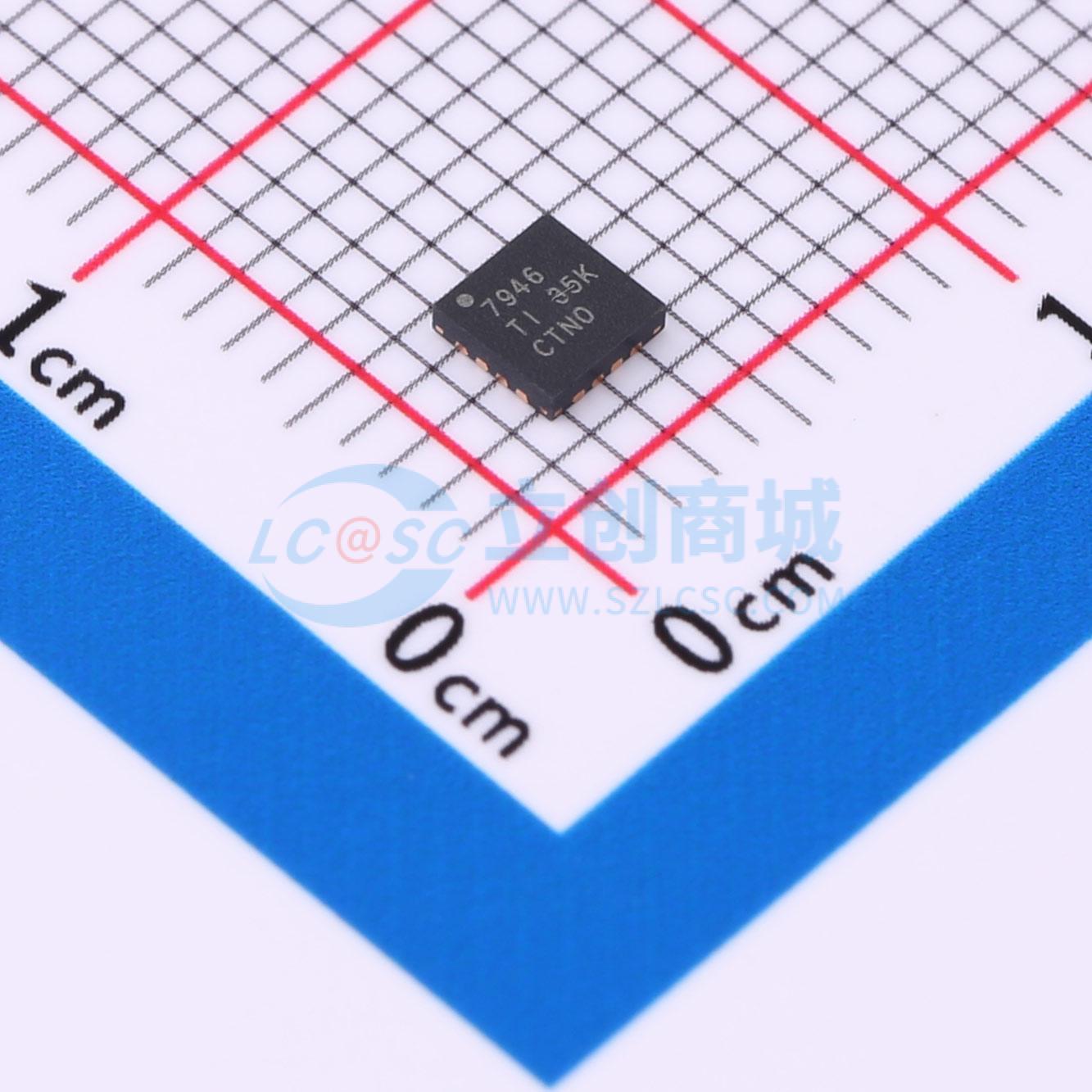

ADS7946SRTER

ADS7945/6 是14-位, 2 MSPS 模数转换器(ADCs)，它们分别具有差分和单端输入。此设备运行在2 MSPS具有一个标准16时钟数据帧的采样速率。此设备特有突出的dc精度和出色的动态性能；ADS7946与8/10/12-位ADS7947/8/9 设备引脚兼容。此设备包含一个2通道输入复用器和一个低功率逐次逼近寄存器（SAR），此寄存器具有一个固有的取样保持输入级。 ADS7945/6 支持较宽的模拟供电范围，允许的全尺寸输入范围已拓展到 ±5 V 差分或者 5 V 单端范围。一个简单的SPI，具有数字供电，能在低至1.65V的电压下运行，能很容易的与多种数字控制器建立端口连接。当运行在较低速度时，自动掉电可被启用以大幅减少功率消耗。 封装方式为微小 3 mm×3 mm QFN，ADS7945/6 完全额定工作温度范围从 -40°C 至 +125°C 并适合多种数据采集应用，在这里，高性能，低功耗和小封装尺寸是关键。

• 取样率: 2 MSPS
• 14-位, 与8/10/12-位ADS7947/8/9 系列产品(ADS7946)引脚兼容
• SNR: 84 dB (ADS7945) 无丢码 INL: 1.5 LSB (最大) (ADS7945)
• 在2 MSPS 运行模式下，11.6 mW
• 低速状态下自动功率降低: 在500 kSPS模式下 7.2 mW，在100 kSPS模式下 1.4 mW，在20 kSPS 模式下 0.3 mW
• 模拟: 2.7 V 至5.25 V，数字: 1.65 V 至AVDD
• 简单串口(SPI)
• 完全指定温度范围从 -40°C 到 +125°C
• 微小器件封装: 3 mm×3 mm QFN

• 光纤网络
• 医疗仪表
• 电池供电设备数据采集系统
