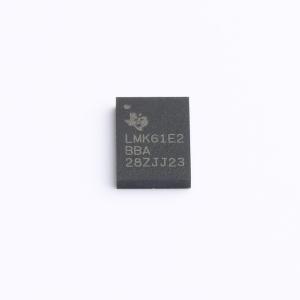

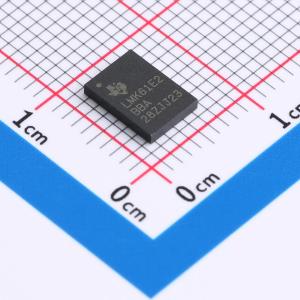

LMK61E2BBA-SIAT

LMK61E2是一款超低抖动PLLatinum可编程振荡器，具有分数N频率合成器（带可生成常用基准时钟的集成VCO）。输出可配置为LVPECL、LVDS或HCSL。该器件支持从片上EEPROM自启动，该片上EEPROM出厂时编程为生成156.25MHz的LVPECL输出。器件寄存器和EEPROM设置可通过I2C串行接口在系统内实现完全编程。内部电源调节功能提供出色的电源纹波抑制(PSRR)，降低了供电网络的成本和复杂性。该器件由单个3.3V±5%电源供电。该器件支持通过I2C串行接口进行频率精调和粗调，从而支持系统设计验证测试(DVT)，例如标准合规性和系统时序裕量测试。

• 超低噪声、高性能抖动：fOUT>100MHz时的典型值为90fs RMS
• PSRR：–70dBc，强大的电源抗噪性
• 灵活的输出格式；用户可选择低电压正射极耦合逻辑(LVPECL)高达1GHz，低压差分信令(LVDS)高达900MHz，高速收发器逻辑(HSTL)高达400MHz
• 总频率容差：±50ppm
• 频率裕量：精调和粗调
• 内部EEPROM：用户可配置默认设置
• 器件控制：I2C
• 3.3V工作电压
• 工业温度范围（-40°C至+85°C）
• 7mm×5mm 8引脚封装
• 使用LMK61E2并借助WEBENCH电源设计器创建定制设计方案

• 晶体振荡器、SAW振荡器或芯片振荡器的高性能替代产品
• 开关、路由器、网卡、基带装置(BBU)、服务器、存储/SAN
• 测试和测量
• 医疗成像
• 现场可编程门阵列(FPGA)，处理器连接
