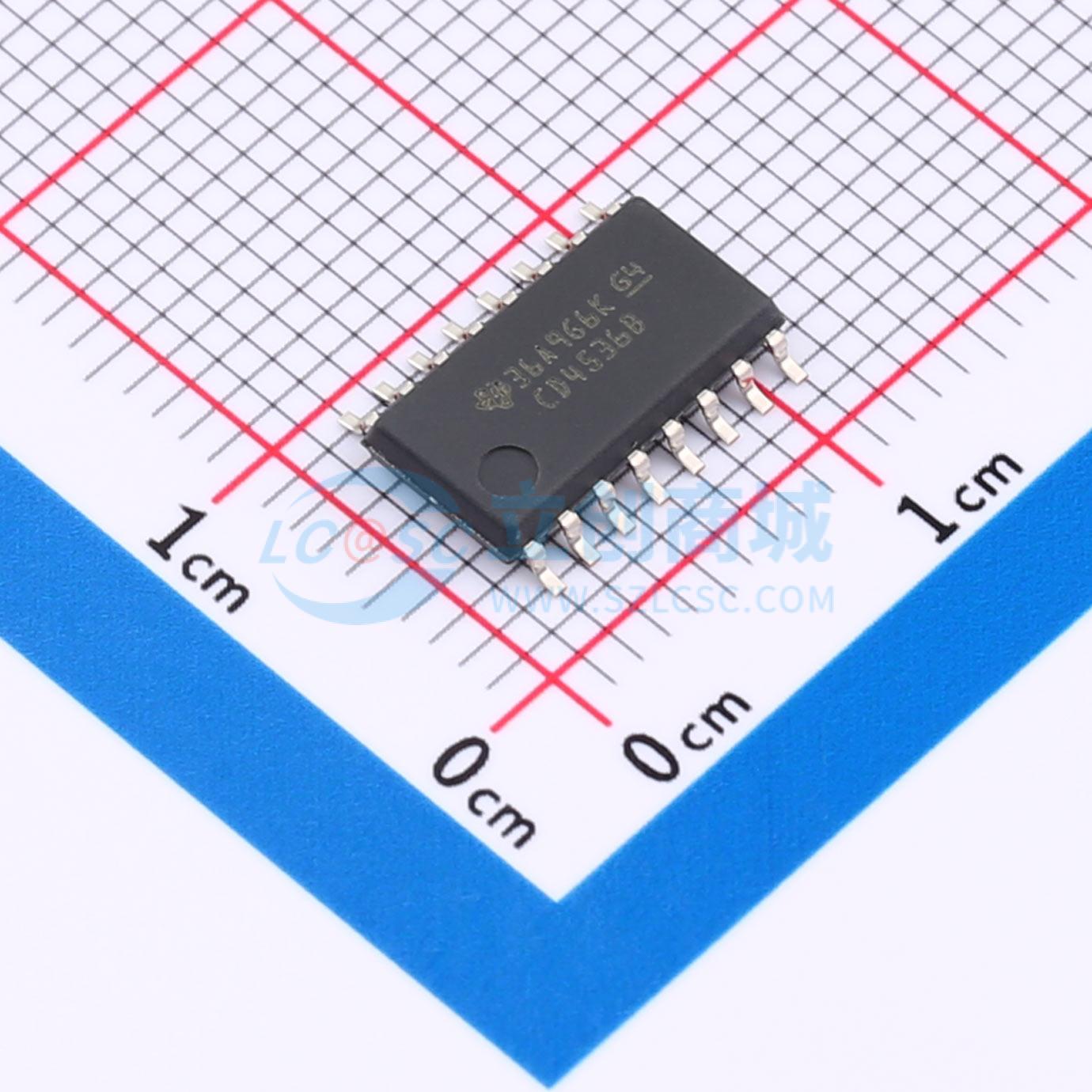

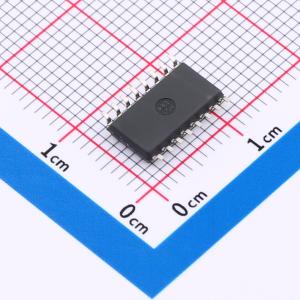

CD4536BNSR

CD4536B 是一个由24级纹波二进制计数组成的可编程定时器。该器件可以计数从1到2^24，或者前8级可以被旁路，从而允许通过4位代码选择来自剩余16级中的任意一级的输出。它可以由外部时钟驱动，也可以由使用片上组件构建的RC振荡器驱动。输入IN1用作外部时钟输入或片上RC振荡器的输入。OUT1和OUT2是外部RC组件的连接端子。此外，还提供了一个片上单稳态电路，以允许可变脉冲宽度输出。通过组合这些功能，可以实现各种定时功能。

8-BYPASS输入上的逻辑1使前8级被旁路，并使第9级成为最后16级的第一级计数器。通过解码器和BCD输入A、B、C和D来选择16个输出之一。MONO IN是片上单稳态振荡器的定时输入。通过10K欧姆或更高阻值的电阻将MONO IN端子接地，禁用单稳态电路并将其直接连接到DECODE OUT端子。通过在MONO IN端子与VDD之间连接一个电阻并在MONO IN端子与地之间连接一个电容，可以使能单稳态电路并控制其脉冲宽度。

当8-BYPASS、SET和RESET均为逻辑1时，启用快速测试模式。此模式将24级计数器分为三个8级部分，以方便进行快速测试序列。

• 24个触发器级 - 计数范围从2^0到2^24
• 最后16级可通过BCD选择码选择
• 旁路输入允许跳过前8级
• 片上RC振荡器配置
• 时钟禁止输入
• 时钟线中的施密特触发器允许在很长的上升和下降时间下工作
• 片上单稳态输出配置
• 典型频率为3 MHz（V_DD=10 V）
• 测试模式允许快速测试序列
• 设置和复位输入
• 能够驱动两个低功耗TTL负载、一个低功耗肖特基负载或两个HTL负载，在额定温度范围内
• 标准化、对称的输出特性
• 5-V、10-V和15-V参数等级
• 满足JEDEC临时标准No. 13B“‘B’系列CMOS器件标准规格说明”的所有要求
