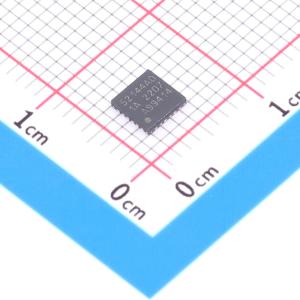

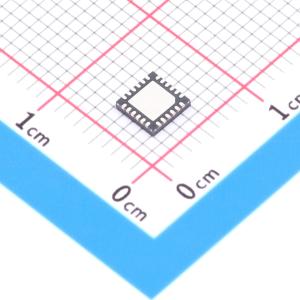

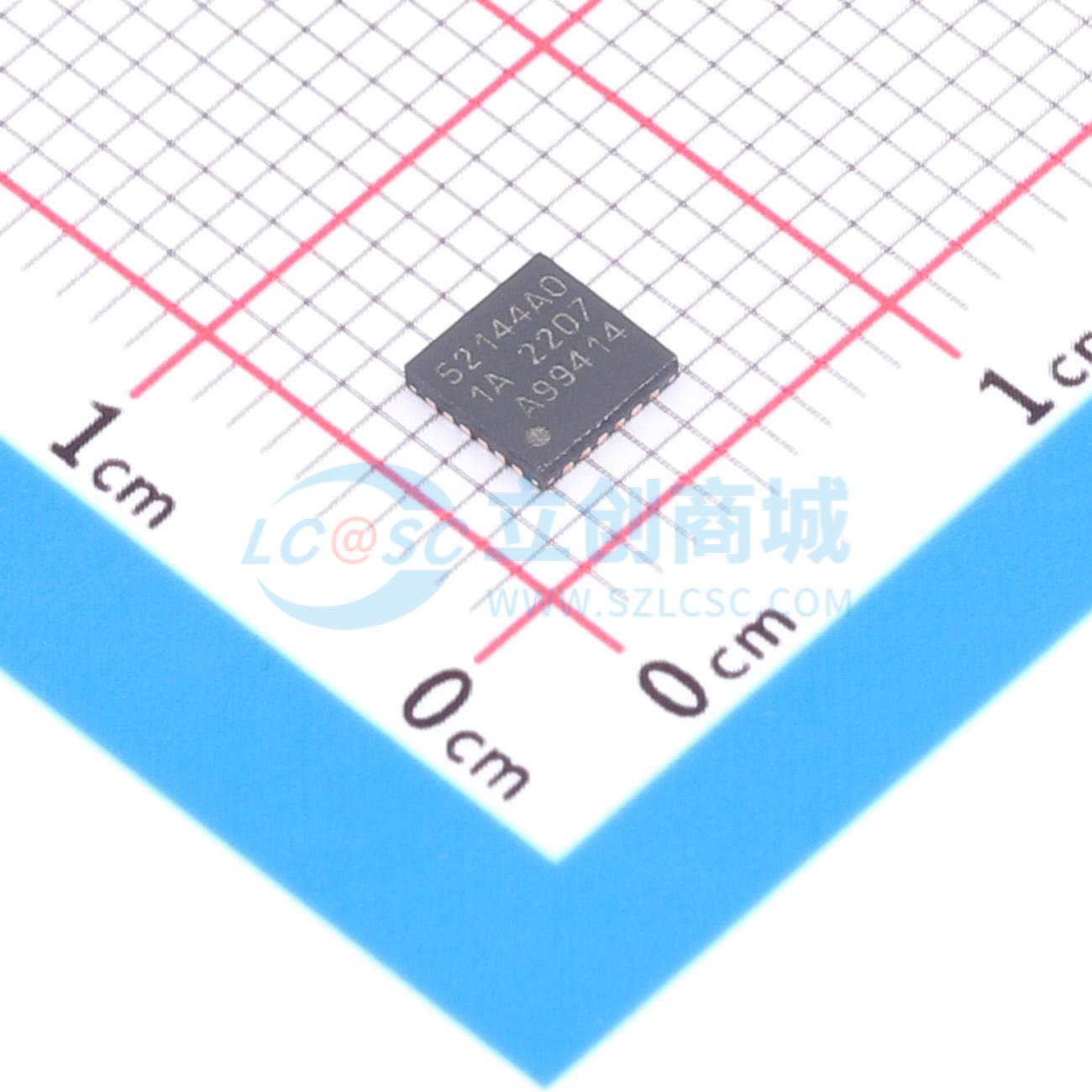

SI52144-A01AGMR

Si52144是一款支持扩频功能的PCIe时钟发生器，可提供四个PCIe时钟。该器件有四个硬件输出使能引脚用于使能输出，还有一个硬件引脚用于控制PCIe时钟输出的扩频功能。除硬件控制引脚外，还支持通过I²C编程，动态控制PCIe时钟输出的真实、互补或差分信号的偏斜、边沿速率和幅度。这一控制特性可确保PCIe时钟输出具备最佳的信号完整性和电磁干扰（EMI）特性。

• 符合PCI-Express Gen 1、Gen 2、Gen 3和Gen 4公共时钟标准
• 符合Gen 3 SRNS标准
• 支持100 MHz的串行ATA（SATA）
• 低功耗、推挽式HCSL兼容差分输出
• 无需终端电阻
• 每个时钟输出都有专用的输出使能硬件引脚
• 有专用的扩频控制硬件引脚
• 提供四个PCI-Express时钟
• 支持25 MHz晶体输入或时钟输入
• 可进行信号完整性调整
• 支持I2C并具备回读功能
• 采用三角扩频曲线，最大程度降低电磁干扰（EMI）
• 工业级温度范围：–40至85 ℃
• 3.3 V电源供电
• 24引脚QFN封装

• 无线接入点
• 路由器
