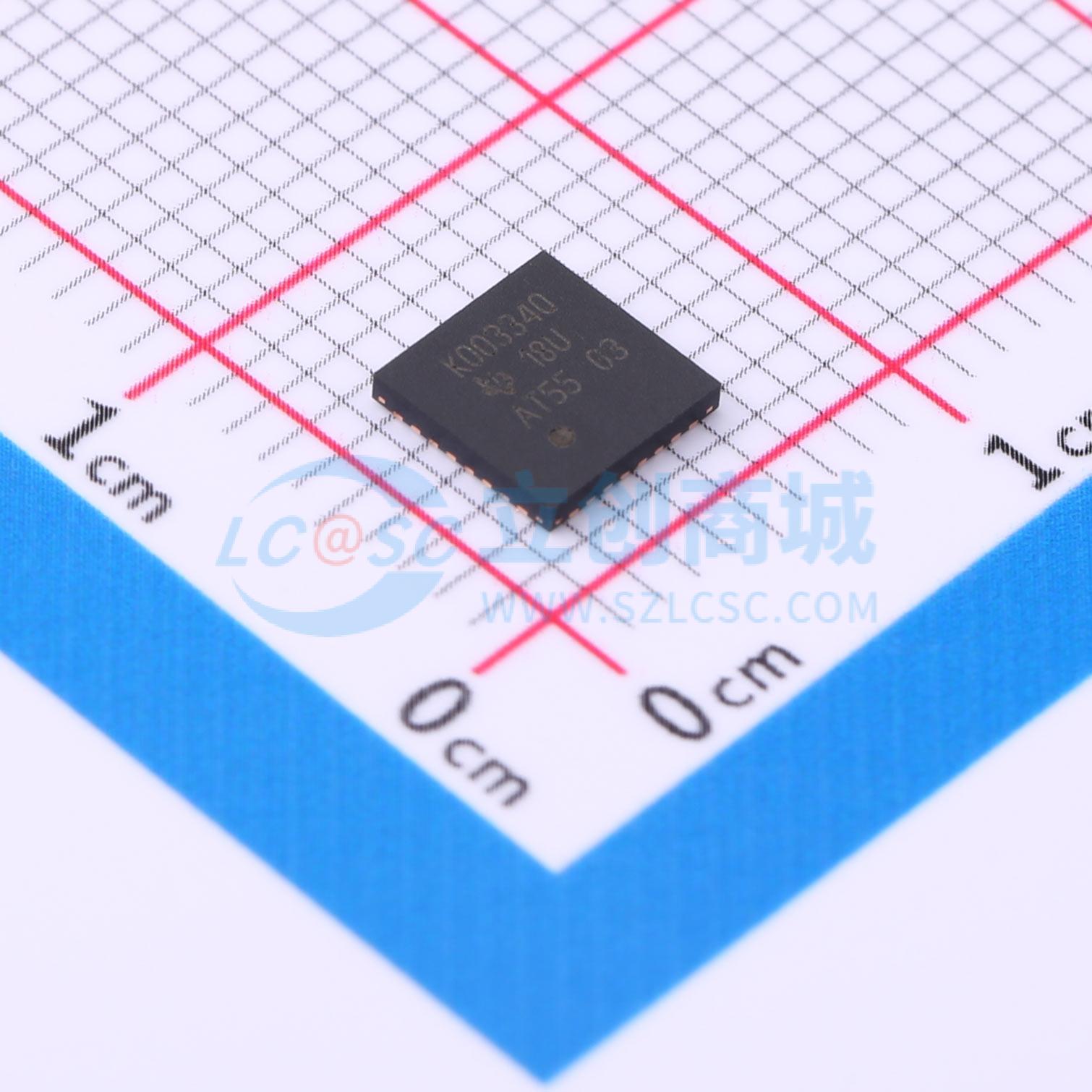

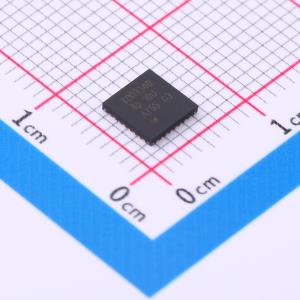

LMK00334RTVRQ1

LMK00334-Q1 器件是一款 4 路输出 HCSL 扇出缓冲器，旨在用于高频、低抖动时钟、数据分配和电平转换。它能够为 ADC、DAC、多千兆以太网、XAUI、光纤通道、SATA/SAS、SONET/SDH、CPRI 和高频背板分配参考时钟。 可从两个通用输入或一个晶振输入中选择输入时钟。所选择的输入时钟被分配到由两个 HCSL 输出和一个 LVCMOS 输出组成的两个组。LVCMOS 输出具有同步使能输入，在使能或禁用后可实现无短脉冲运行。LMK00334-Q1 由一个 3.3V 内核电源和三个独立的 3.3V 或 2.5V 输出电源供电运行。 LMK00334-Q1 具有高性能、多用途和高功效特性，因此堪称替代固定输出缓冲器器件的理想选择，同时还能增加系统中的时序余裕。

• 符合面向汽车应用的 AEC-Q100 标准
• 器件温度等级 2: -40°C 至 105°C 环境运行温度范围
• 器件 HBM ESD 分类等级 2
• 器件 CDM ESD 分类等级 C5
• 器件 MM ESD 分类等级 M2
• 3:1 输入多路复用器
• 两个通用输入运行频率高达 400MHz，且接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或单端时钟
• 单个晶体输入可接受 10MHz 至 40MHz 的晶体或单端时钟
• 分为两组，每组具有两路差分输出
• HCSL 或 Hi-Z（可选）
• 100MHz 时 PCIe 第 3 代/第 4 代的附加 RMS 相位抖动：30fs RMS（典型值）
• 高 PSRR：156.25MHz 时为 -72 dBc
• 通过同步使能输入提供 LVCMOS 输出由引脚控制的配置
• VCC 内核电源：3.3V ± 5%
• 三个独立的 VCCO 输出电源：3.3V、2.5V ± 5%
• 工业温度范围：-40°C 至 +105°C
• 32 引脚 WQFN (5 mm × 5 mm)

• 信息娱乐系统：远程信息处理
• 信息娱乐系统控制单元：音响主机
• ADAS：自主驾驶控制器
