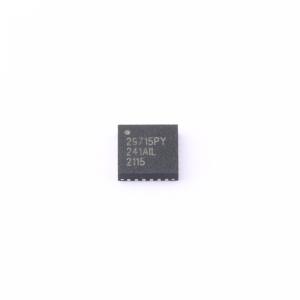

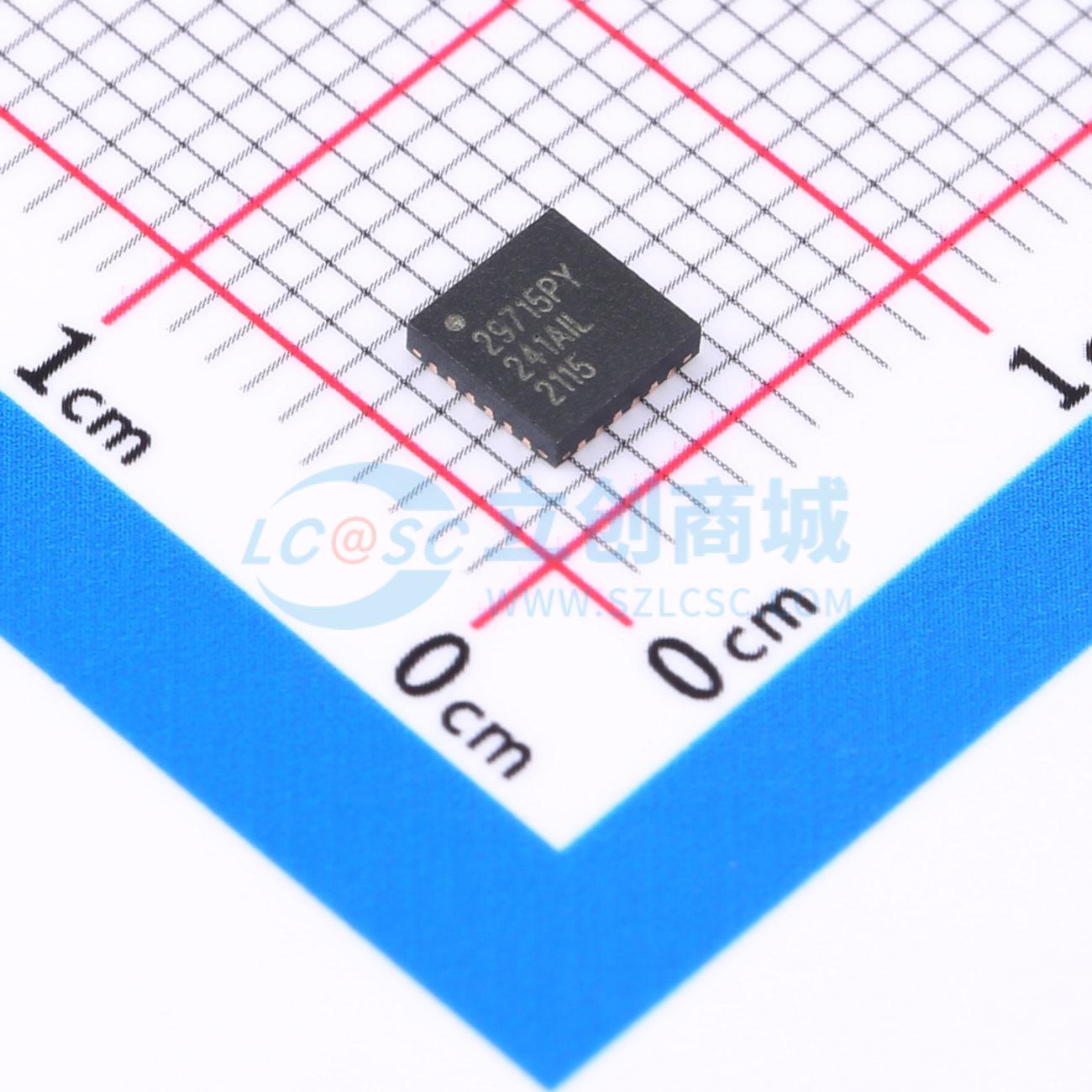

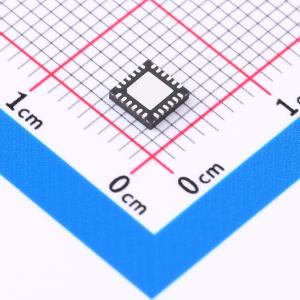

9FGV0241AKILFT实物图
  • 9FGV0241AKILFT商品缩略图
  • 9FGV0241AKILFT商品缩略图
  • 9FGV0241AKILFT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

9FGV0241AKILFT

9FGV0241AKILFT

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
9FGV0241是一款双输出的极低功耗频率发生器,适用于PCIe Gen 1、2、3和4应用,集成输出端接,提供Z₀ = 100Ω的阻抗。该器件有两个输出使能端用于时钟管理,除关闭扩频外,还支持两种不同的扩频级别。
商品型号
9FGV0241AKILFT
商品编号
C2651401
商品封装
QFN-24(4x4)​
包装方式
编带
商品毛重
0.089克(g)

商品参数

属性参数值
商品目录时钟发生器/频率合成器/PLL
最大输出频率100MHz
工作电压1.7V~1.9V
属性参数值
输出通道数2
工作温度-40℃~+85℃

商品概述

9FGV0241是一款双输出的极低功耗频率发生器,适用于PCIe Gen 1、2、3和4应用,集成输出端接,提供Z₀ = 100Ω的阻抗。该器件有两个输出使能端用于时钟管理,除关闭扩频外,还支持两种不同的扩频级别。

商品特性

  • 两对0.7V低功耗、兼容HCSL(LP - HCSL)的差分对,Z₀ = 100Ω
  • 一路带Wake - On - LAN(WOL)支持的1.8V LVCMOS参考输出
  • 集成端接提供100Ω差分阻抗Zo;减少元件数量和电路板空间
  • 1.8V工作电压;降低功耗
  • 输出使能(OE#)引脚;支持差分对电源管理
  • LP - HCSL差分时钟输出;降低功耗和电路板空间
  • 每个输出的压摆率可编程;可针对不同线路长度进行调整
  • 输出幅度可编程;可针对不同应用环境进行调整
  • 差分输出在PLL锁定前被阻断;实现系统干净启动
  • 差分输出可选0%、 - 0.25%或 - 0.5%的扩频;降低电磁干扰(EMI)
  • 外接25MHz晶体;支持严格的ppm精度,合成误差为0 ppm
  • 可通过跳线引脚完成配置;无需SMBus接口进行设备控制
  • 耐3.3V的SMBus接口可与旧版控制器配合使用
  • 采用节省空间的4 x 4 mm 24 - VFQFPN封装;占用最小的电路板空间

应用领域

  • 转接卡的PCIe Gen1 - 4时钟生成
  • 存储设备
  • 网络设备
  • 独立磁盘冗余阵列扩展柜(JBOD)
  • 通信设备
  • 接入点

数据手册PDF

优惠活动

购买数量

(2500个/圆盘,最小起订量 1 个)
起订量:1 个2500个/圆盘

总价金额:

0.00

近期成交1
