LMK00338RTAT

LMK00338 器件是一款 8 路输出 PCIe 第 1 代/第 2 代/第 3 代/第 4 代/第 5 代扇出缓冲器，旨在用于高频、低抖动时钟、数据分配和电平转换。可从两个通用输入或一个晶振输入中选择输入时钟。所选择的输入时钟被分配到两组 HCSL 输出（每组 4 个）和 1 个 LVCMOS 输出。LVCMOS 输出具有同步使能输入，在使能或禁用后可实现无短脉冲运行。LMK00338 由一个 3.3V 内核电源和三个独立的 3.3V 或 2.5V 输出电源供电运行。

LMK00338 具有高性能、多用途和电源效率特性，这使得它成为替代固定输出缓冲器器件的理想选择，同时还能够增加系统中的时序余裕。

• 3：1 输入多路复用器
• 两个通用输入运行频率高达 400MHz，且接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或单端时钟
• 一个晶体输入可接受 10MHz 至 40MHz 的晶体或单端时钟
• 共两组，每组均具有 4 路差动输出 – HCSL 或高阻抗 (Hi - Z)（每组可选）
• 100MHz 时 PCIe 第 5 代的附加 RMS 相位抖动：15fs RMS（典型值）
• 156.25MHz 时为 - 72 dBc
• 通过同步使能输入提供 LVCMOS 输出
• 由引脚控制的配置
• VCC 内核电源：3.3V ± 5%
• 3 个独立的 VCCO 输出电源：3.3V/2.5V ± 5%
• 工业温度范围： - 40°C 至 + 85°C

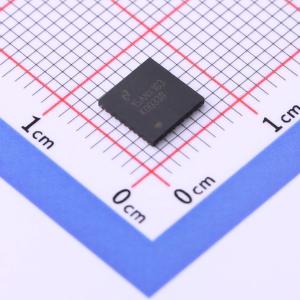

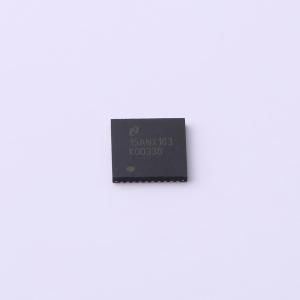

• 40 接线超薄型四方扁平无引线 (WQFN) 封装 (6mm x 6mm)

• 面向 ADC、DAC、多千兆以太网、XAUI、光纤通道、SATA/SAS、SONET/SDH、CPRI 和高频背板的时钟分配和电平转换
• 交换机、路由器、线路接口卡、定时卡
• 服务器、计算、PCI Express（PCIe 3.0、4.0、5.0）
• 远程无线电单元和基带单元
