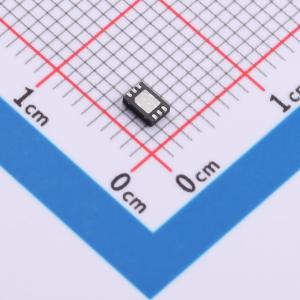

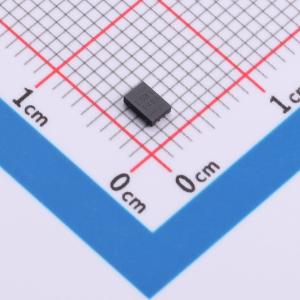

LTC6990CDCB#TRMPBF

LTC6990是一款具有488Hz至2MHz可编程频率范围的精密硅振荡器。它可以作为固定频率或电压控制振荡器（VCO）使用。LTC6990属于TimerBloX系列多功能硅定时器件。

单个电阻RSET设置LTC6990内部主振荡器的频率。输出频率由该主振荡器和一个内部频率分频器N_DIV决定，后者可编程设置为1到128之间的八个设定值之一。

可选地，在SET输入端添加第二个电阻提供输出频率的线性电压控制，并可用于频率调制。通过适当选择这两个电阻，可以配置窄或宽的VCO调谐范围。

LTC6990包括一个与主振荡器同步的使能功能，以确保输出脉冲干净、无毛刺。禁用时，输出可以配置为高阻态或强制低电平。

为了方便配置LTC6990，请使用TimerBloX LTC6990：基于网页的电压控制振荡器设计工具。

• 固定频率或电压控制操作
  • 固定：单个电阻设置频率，精度<1.5
  • VCO：两个电阻设置VCO中心频率和调谐范围
• 频率范围：488Hz至2MHz
• 单电源工作电压2.25V至5.5V
• 100kHz时的供电电流为72μA
• 启动时间为500μs
• 1MHz时VCO带宽>300kHz
• CMOS逻辑输出源/吸收20mA
• 输出使能（禁用时可选低电平或高阻态）
• 工作温度范围：-55℃至125℃
• 提供低剖面（1mm）SOT-23（ThinSOT）和2mm x 3mm DFN封装
• 符合AEC-Q100汽车应用标准

• 低成本精密可编程振荡器
• 电压控制振荡器
• 高振动、高加速度环境
• 替代固定晶体和陶瓷振荡器
• 便携式和电池供电设备
