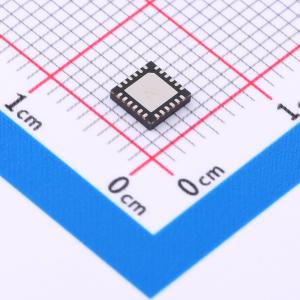

温馨提醒：图片仅供参考，商品以实物为准
ADS8638SRGET
12位、1MSPS、4/8通道、双极输入、SAR模数转换器，具有软件可选范围
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8638 具有软件可选输入范围的 12 位 8 通道双极 SAR
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8638SRGET
- 商品编号
- C2651354
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 1.366667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 1MHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.9LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 71.8dB | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 20ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 1.45mA | |
| 全量程范围(FSR) | 10V；10V；5V；5V；2.5V |
商品概述
ADS8634 and ADS8638 (ADS8634/8)是12位的模数转换器（ADCs），能够在1MSPS下测量达到 ±10V 的输入电压。使用逐次求近寄存器(SAR) 核心，这些模数转换器可以提供一个采样保持前端的无延迟转换。ADS8634包括一个输入复用器(mux)来测量最多四位的输入。ADS8638可以测量最多八位的输入。 除了输入复用器，ADS8634/8特别装有内部温度传感器、电压基准和一个数字比较器以为每个输入设定报警阀值；因此，最少数量的外部部件是必需的。一个简单的SPI兼容接口提供了通信和控制。数字电源可一直工作在5伏电压或下至1.8伏电压以便与多种多样的处理器和控制器进行直接连接。 对于那些要求严格的测量仪器，ADS8634/8可以在工业温度 –40°C 到 +125°C 下工作并有小规格的QFN - 24封装。
商品特性
- 可选输入范围：±10V、±5V、±2.5V、0V 至10V，或0V 至5V
- 高达 ±128，具有外部基准
- 速率高达1MSPS 的无延迟转换
- 出色的性能：
- 12 位无漏失码
- INL：±0.9LSB
- SNR：71.8dB
- 高度集成：
- 4 通道或8 通道输入多路复用器
- 温度传感器
- 内部电压基准
- 用于每个通道的报警门限
- 低功耗：
- 14.45mW（在1MSPS 时）
- 5.85mW（在0.1MSPS 时）
- 灵活的断电模式
- SPI兼容型串行接口
- 扩展温度范围：-40°C 至 ±125°C
- 小占位面积：4mm × 4mm QFN 封装
应用领域
- 可编程逻辑控制器
- 数据采集系统
- 高速、闭合回路系统数字电源
