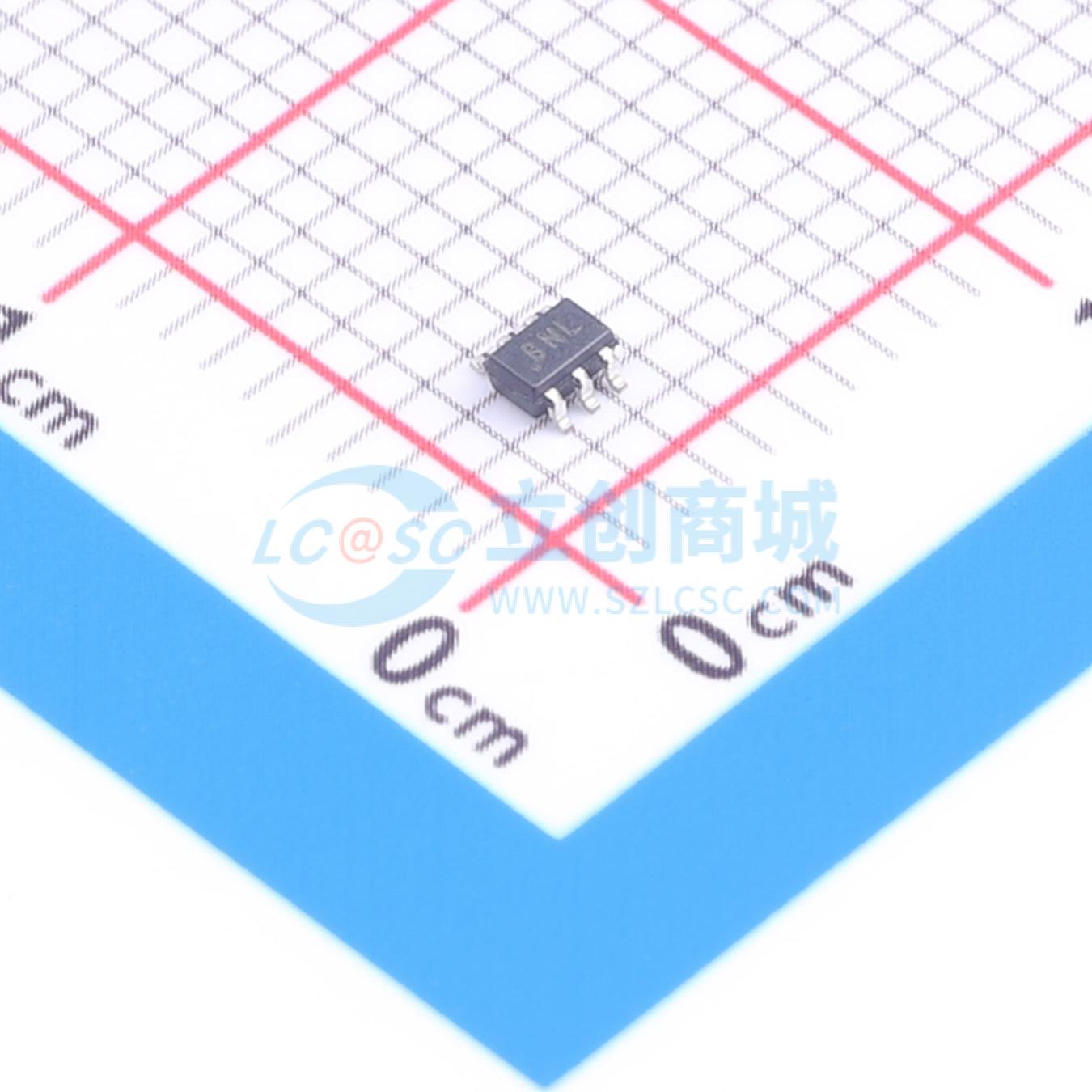

ADS7886SDCKT

ADS7886是一款12位、1-MSPS的模数转换器（ADC）。该器件包含一个基于电容的逐次逼近型（SAR）A/D转换器，具备内置采样保持功能。每个器件的串行接口由CS和SCLK信号控制，可与微处理器和DSP实现无缝连接。输入信号在CS信号的下降沿进行采样，SCLK用于转换和串行数据输出。 该器件的供电范围很宽，为2.35 V至5.25 V。低功耗特性使其适用于电池供电的应用。该器件还具备掉电功能，可在较低转换速度下节省功耗。 该器件数字输入的高电平不限于器件的VDD。这意味着当器件供电为2.35 V时，数字输入最高可达5.25 V。当数字信号来自具有不同供电电平的其他电路时，此特性非常有用。此外，这也放宽了上电顺序的限制。 ADS7886提供6引脚SOT - 23和SC70封装，工作温度范围为 - 40°C至125°C。

• 1-MHz采样率串行器件，12位分辨率
• 零延迟
• 20-MHz串行接口
• 供电范围：2.35 V至5.25 V
• 1 MSPS时的典型功耗：3-V VDD下为3.9 mW，5-V VDD下为7.5 mW
• 积分非线性（INL）最大±1.25 LSB，典型值±0.65 LSB
• 微分非线性（DNL）最大±1 LSB，典型值+0.4 / -0.65 LSB
• 典型交流性能：无杂散动态范围（SINAD）为72.25 dB，总谐波失真（THD）为 - 84 dB
• 单极性输入范围：0 V至VDD
• 掉电电流：1 μA
• 宽输入带宽：3 dB时为15 MHz
• 6引脚SOT - 23和SC70封装

• 无线电通信中的基带转换器
• 数字驱动器中的电机电流和总线电压传感器
• 光网络（密集波分复用（DWDM）、基于微机电系统（MEMS）的交换）
• 光学传感器
• 电池供电系统
• 医疗仪器
• 高速数据采集系统
• 高速闭环系统
