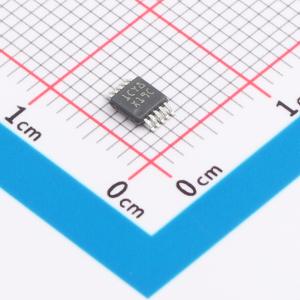

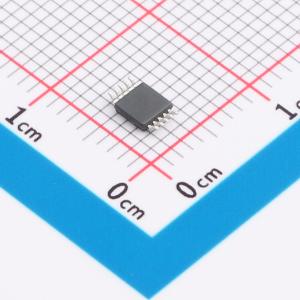

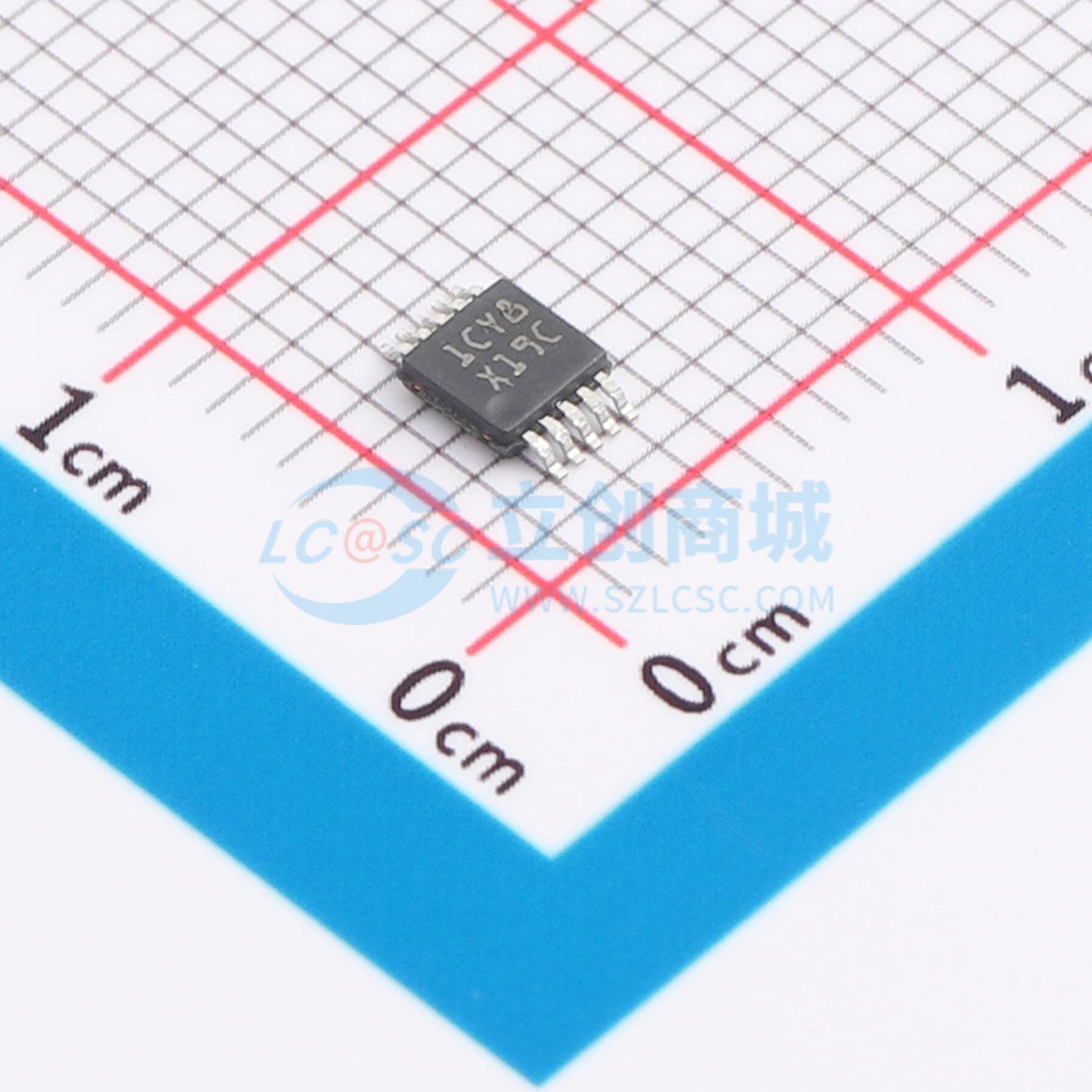

温馨提醒：图片仅供参考，商品以实物为准
ADC084S021CIMM/NOPB
4通道、50Ksps至200Ksps、8位ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗四通道8位模数转换器，具有高速串行，可在50Ksps到200Ksps的采样率范围内完全指定。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC084S021CIMM/NOPB
- 商品编号
- C2651331
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 50kHz；200kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.04LSB；0.2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49.6dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 800kHz~3.2MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 200nA |
商品概述
ADC084S021是一款低功耗、四通道CMOS 8位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC084S021在50 ksps至200 ksps的采样率范围内进行了全面的性能规定。该转换器基于逐次逼近寄存器架构，并内置跟踪保持电路。它可配置为在输入引脚IN1至IN4接收多达四个输入信号。 输出的串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC084S021采用单电源供电，电源电压范围为2.7 V至5.25 V。使用3 V或5 V电源时，正常功耗分别为1.6 mW和5.8 mW。掉电功能可将功耗大幅降低，使用3 V电源时仅为0.12 μW，使用5 V电源时仅为0.35 μW。 ADC084S021采用10引脚VSSOP封装，确保在-40°C至85°C的工业温度范围内正常工作。
商品特性
- 在一定采样率范围内规定性能
- 四个输入通道
- 可变电源管理
- 单电源供电，电压范围2.7 V至5.25 V
- 微分非线性：±0.04 LSB（典型值）
- 积分非线性：±0.04 LSB（典型值）
- 信噪比：49.6 dB（典型值）
- 功耗：
- 3 V电源：1.6 mW（典型值）
- 5 V电源：5.8 mW（典型值）
应用领域
- 便携式系统
- 远程数据采集
- 仪器仪表和控制系统
