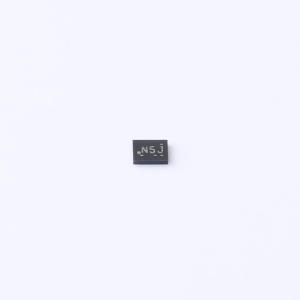

ADS1114IRUGT

具有内部基准、振荡器和可编程比较器且兼容 I2C 的ADS111x、超小型、低功耗 860SPS、16位ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1114 具有 PGA、振荡器、电压基准、比较器和 I2C 的 16 位、860SPS、单通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1114IRUGT
商品编号: C2651335
商品封装: X2-QFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	基准电压源	内置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	128Hz；8Hz；64Hz；16Hz；32Hz；250Hz；475Hz；860Hz
	静态电流	500nA
	全量程范围(FSR)	6.144V

商品概述

ADS1113、ADS1114 和 ADS1115 器件(ADS111x)是兼容 I²C 的 16 位高精度低功耗模数转换器(ADC)，采用超小型无引线 X2QFN-10 封装和 VSSOP-10 封装。ADS111x 器件采用了低漂移电压基准和振荡器。ADS1114 和 ADS1115 还采用可编程增益放大器(PGA) 和数字比较器。这些特性加以较宽的工作电源电压范围使得 ADS111x 非常适合功率受限和空间受限的传感器测量应用。

ADS111x 可在数据速率高达每秒 860 个样本(SPS)的情况下执行转换。PGA 可提供从 ±256mV 到 ±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1115 具有一个输入多路复用器(MUX)，可实现两次差动输入测量或四次单端输入测量。在 ADS1114 和 ADS1115 中可使用数字比较器进行欠压和过压检测。

ADS111x 既可在连续转换模式下工作，也可在单冲模式下工作。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。

商品特性

超小型 X2QFN 封装：2mm×1.5mm×0.4mm
宽电源电压：2.0V 至 5.5V
低流耗：150μA（连续转换模式）
可编程数据传输速率：8SPS 至 860SPS
单周期稳定
内部低漂移电压基准
内部振荡器
I2C 接口：四个引脚可选地址
四个单端输入或两个差分输入(ADS1115)
可编程比较器（ADS1114 和 ADS1115）
工作温度范围：-40°C 至 +125°C

应用领域

便携式仪表
电池电压和电流监控
温度测量系统
消费类电子产品
工厂自动化和过程控制

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	8Hz
	通道数	1
	工作电压	2V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	1LSB
	工作温度	-40℃~+125℃
