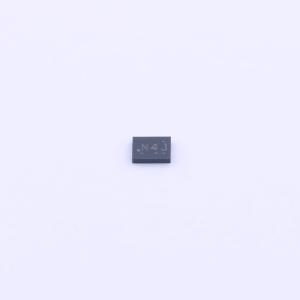

温馨提醒：图片仅供参考，商品以实物为准
ADS1115IRUGR
具有内部基准、振荡器和可编程比较器且兼容 I2C 的ADS111x、超小型、低功耗 860SPS、16位ADC
- SMT扩展库
- PCB免费打样
- 描述
- ADS1115 具有 PGA、振荡器、VREF、比较器、I2C 的 16 位 860SPS 4 通道 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1115IRUGR
- 商品编号
- C2651328
- 商品封装
- X2-QFN-10(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 8Hz | |
| 通道数 | 4 | |
| 工作电压 | 2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 差分输入 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ |
详细信息
- 系列说明
- 特性与应用
ADS1113、ADS1114 和 ADS1115 器件 (ADS111x)是兼容 I2C 的 16 位高精度低功耗模数转换器 (ADC)，采用超小型无引线 X2QFN-10 封装和 VSSOP-10 封装。ADS111x 器件采用了低漂移电压基准和振荡器。ADS1114 和 ADS1115 还采用可编程增益放大器(PGA) 和数字比较器。这些特性加以较宽的工作电源电压范围使得 ADS111x非常适合功率受限和空间受限的传感器测量应用中经常遇到的特定频率下 OPAx189 的 EMIRR +IN 值。
ADS111x 可在数据速率高达每秒 860 个样本 (SPS)的情况下执行转换。PGA 可提供从 ±256mV 到±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1115 具有 一个输入多路复用器 (MUX)，可实现两次差动输入测量或四次单端输入测量。在ADS1114 和 ADS1115 中可使用数字比较器进行欠压和过压检测。
ADS111x 既可在连续转换模式下工作，也可在单冲模式下工作。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。
ADS1115 典型连接方式
ADS111x 系列功能框图
ADS1115 X2QFN封装布局示例
ADS1115 VSSOP封装布局示例
文档
用户手册
TI(德州仪器)_ADS1113、ADS1114和ADS1115系列数据手册(中文).pdf
查看详情
应用笔记
TI(德州仪器)_使用ADC的超小型、精密模拟温度传感器测量电路(中文).pdf
查看详情
TI(德州仪器)_具有16个单端通道和I2C接口的精密测量电路(英文).pdf
查看详情
TI(德州仪器)_Δ-ΣADC中的数字滤波器类型(中文).pdf
查看详情
TI(德州仪器)_计算Δ-ΣADC的转换延迟和系统周期时间(中文).pdf
查看详情
TI(德州仪器)_电桥测量基本指南(中文).pdf
查看详情
ADI(亚德诺)/MAXIM(美信)_高速ADC的电源设计(中文).pdf
查看详情
TI(德州仪器)_I2C的基本指南(英文).pdf
查看详情
TI(德州仪器)_桥式传感器应用的ΔΣADC设计(英文).pdf
查看详情
TI(德州仪器)_高速数据转换(中文).pdf
查看详情
行业资料
TI(德州仪器)_模数转换的规格和性能特点(中文).pdf
查看详情
TI(德州仪器)_ΔΣADC是如何工作的(英文).pdf
查看详情
TI(德州仪器)_精密ADC噪声分析基础(英文).pdf
查看详情
TI(德州仪器)_精密数据转换器：Delta-sigma ADC(英文).pdf
查看详情
MICROCHIP(美国微芯)_用于数据采集系统的抗混叠模拟滤波器(英文).pdf
查看详情
MICROCHIP(美国微芯)_快速傅里叶变换FFT的读取和应用(英文).pdf
查看详情
软件开发
TI(德州仪器)_适用于 ADS1015 和 ADS1115 的 Linux 驱动程序
查看详情
TI(德州仪器)_ADS1115 示例 C 代码软件
查看详情
参考设计

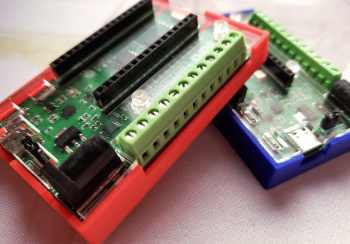

基于ESP32C3的ADS1115开发板
使用ESP32C3时，ADC精度不太稳定，需要一个简单的方案，使用ADS1115处理，可单独外部电源供电。
查看链接>>
#第七届立创电赛#小型功率分析仪
一个小型的便携的精密功率计，最高可以实现1uA的电流测量。
查看链接>>

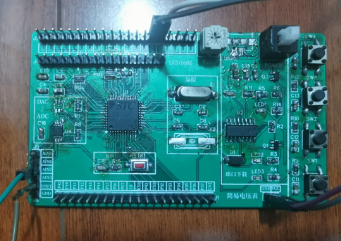

【深大电赛】简易电压表
该板实现的功能主要有电压单次检测与连续检测(支持回看)，此外还支持可调电压输出(0-5V)。
查看链接>>
4通道16位高精度ADC模块
采用ADS1115，此芯片可在I2C上以860次/s的速度提供16位精度的采样，可配置位4个单端输入或者2个差分输入通道。
查看链接>>
