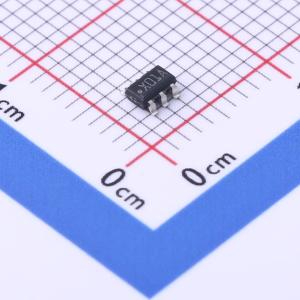

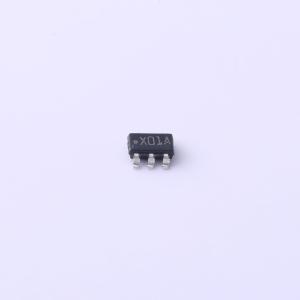

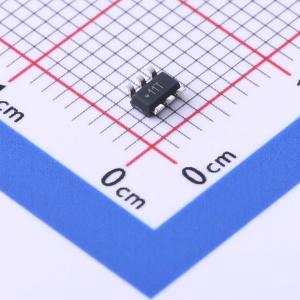

温馨提醒：图片仅供参考，商品以实物为准

ADCS7476AIMF/NOPB

1 Msps、12bit 、10bit 和8bit A/D转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADCS7476 采用 SOT-23 和 LLP 封装的 1MSPS、12-/10-/8 位 A/D 转换器
品牌名称: TI(德州仪器)
商品型号: ADCS7476AIMF/NOPB
商品编号: C2651320
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

ADCS7476、ADCS7477和ADCS7478器件是低功耗、单片CMOS 12位、10位和8位模数转换器，工作速率为1 MSPS。ADCS747x器件可直接替代ADI公司的AD747x。每个器件均基于带有内部采样保持电路的逐次逼近寄存器架构。串行接口与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。 ADCS747x使用电源电压作为参考，使器件能够在0至VDD的满量程输入范围内工作。转换速率由串行时钟（SCLK）速度决定。这些转换器提供关断模式，可用于在吞吐量和功耗之间进行权衡。ADCS747x采用单电源供电，电源电压范围为2.7 V至5.25 V。使用3 V或5 V电源进行连续转换时，正常功耗分别为2 mW或10 mW。通过片选（CS）引脚启用的掉电功能，在使用5 V电源时可将功耗降至5 μW以下。三款转换器均采用6引脚SOT - 23封装，对于空间是关键考虑因素的应用而言，该封装占用面积极小。这些产品设计用于在-40°C至125°C的汽车和扩展工业温度范围内工作。

商品特性

可变电源管理
采用6引脚SOT - 23封装
使用电源作为参考
单2.7 V至5.25 V电源供电
与SPI、QSPI、MICROWIRE和DSP兼容
关键规格：无失码分辨率（12位、10位和8位）
转换速率：1 MSPS
差分非线性（DNL）：典型值为0.5、–0.3 LSB
积分非线性（INL）：典型值为±0.4 LSB
功耗：
- 3 V电源：典型值为2 mW
- 5 V电源：典型值为10 mW

应用领域

汽车导航
工厂自动化或自动柜员机设备
便携式系统
医疗仪器
移动通信仪器和控制系统

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	1MHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.4LSB
	工作温度	-40℃~+125℃
	信噪比	72dB
	时钟频率(fc)	20MHz
	ADC架构	SAR
	静态电流	600uA
