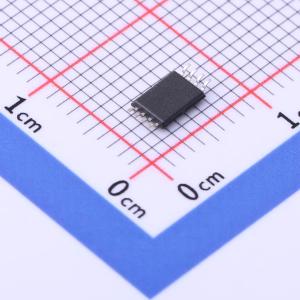

M24C32-WDW6TP
32 Kbit串行I2C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 32 Kbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24C32-WDW6TP
- 商品编号
- C283445
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 32Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 5mA | |
| 待机电流 | 2uA | |
| 读取访问时间(tA) | - |
商品概述
这是一款支持I²C总线的32 Kbit EEPROM器件，提供多种封装选项。
商品特性
- 兼容所有I²C总线模式：1 MHz、400 kHz、100 kHz
- 存储阵列：32 Kbit（4 Kbyte）EEPROM；页大小：32字节；额外可写锁定页（适用于M24C32-D型号）
- 单电源电压：-40℃至+85℃范围内为1.7V至5.5V；-20℃至+85℃范围内为1.6V至5.5V
- 写入特性：字节写入时间≤5 ms；页写入时间≤5 ms
- 支持随机和顺序读取模式
- 整个存储阵列的写保护功能
- 增强型ESD/闩锁保护
- 写入周期超过400万次
- 数据保留时间超过200年
- 封装类型包括PDIP8（BN）、TSSOP8（DW，宽度169 mil）、SO8（MN，宽度150 mil）、UFDFPN8（MC，DFN8-2×3 mm）、UFDFPN5（MH，DFN5-1.7×1.4 mm）、WLCSP（CU）、未切割晶圆，部分封装采用ECOPACK2®
