温馨提醒：图片仅供参考，商品以实物为准

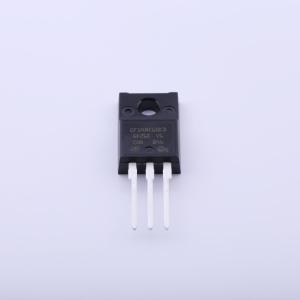

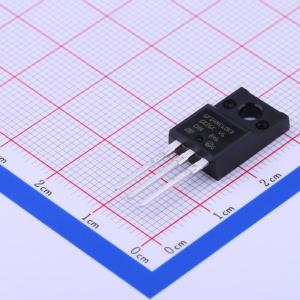

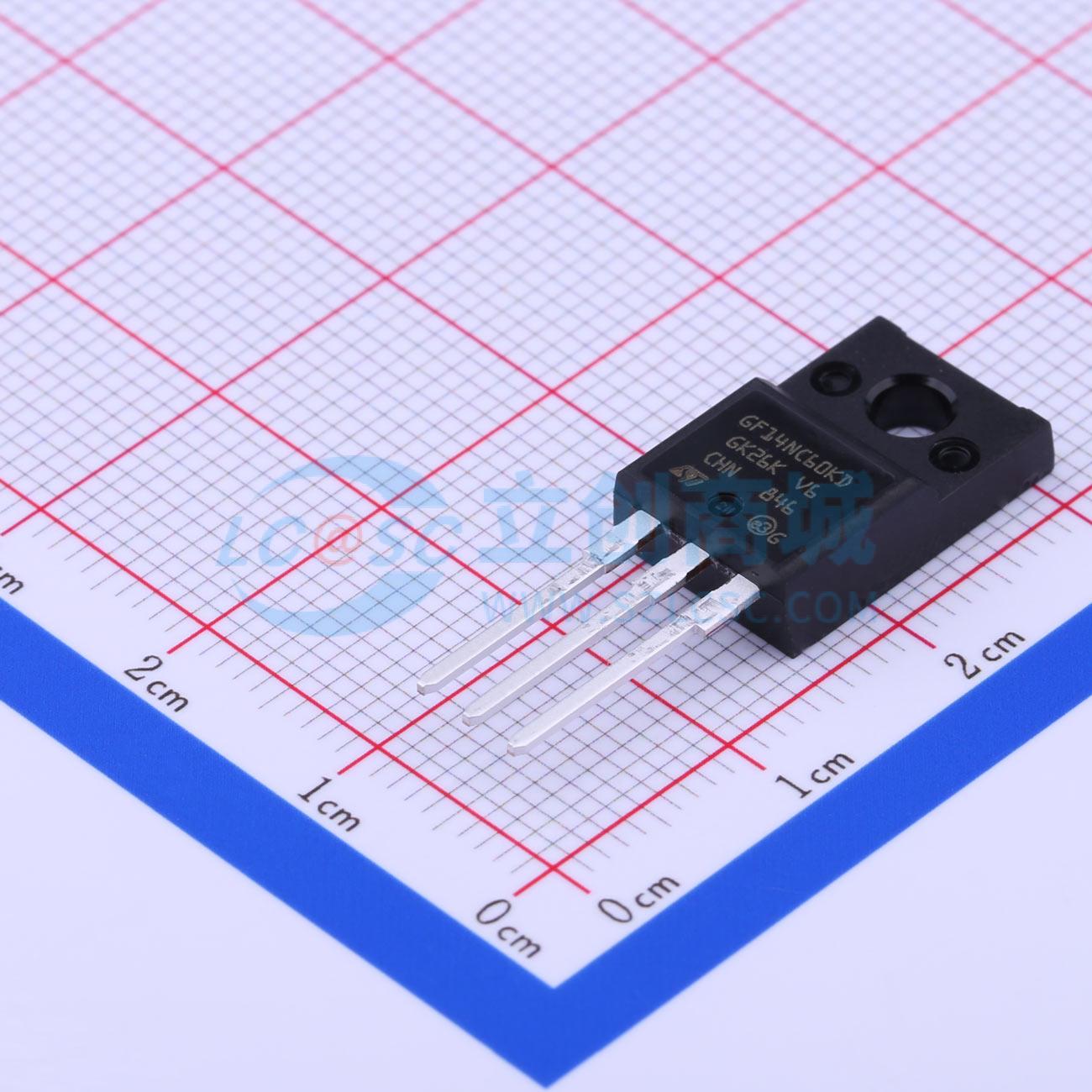

商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 28W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 11A | |
| 集电极脉冲电流(Icm) | 50A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.1V；1.8V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 34.4nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 760pF | |
| 输出电容(Coes) | 86pF | |
| 反向传输电容(Cres) | 15.5pF | |
| 开启延迟时间(Td(on)) | 22ns；22.5ns | |
| 关断延迟时间(Td(off)) | 196ns；116ns | |
| 导通损耗(Eon) | 82uJ；131uJ | |
| 关断损耗(Eoff) | 155uJ | |
| 反向恢复时间(Trr) | 37ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
14A、600V短路耐受型IGBT。
商品特性
- 具备短路耐受能力。
- 提供多种封装类型：D2PAK (TO-263) type A、D²PAK (TO-263) type B、TO-220FP、TO-220 type A。
- 静态特性测试条件包括（特定情况下）300μs脉冲持续时间和1.5%占空比。
- 动态特性：开关能量包含二极管的反向恢复和集电极电流的拖尾。
- 开关能量随温度、栅极电阻和集电极电流变化。
- 提供D²PAK、TO-220和TO-220FP封装的热阻抗数据。
- 规定了关断安全工作区（SOA）。
