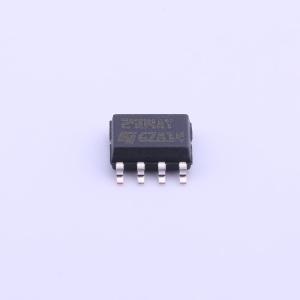

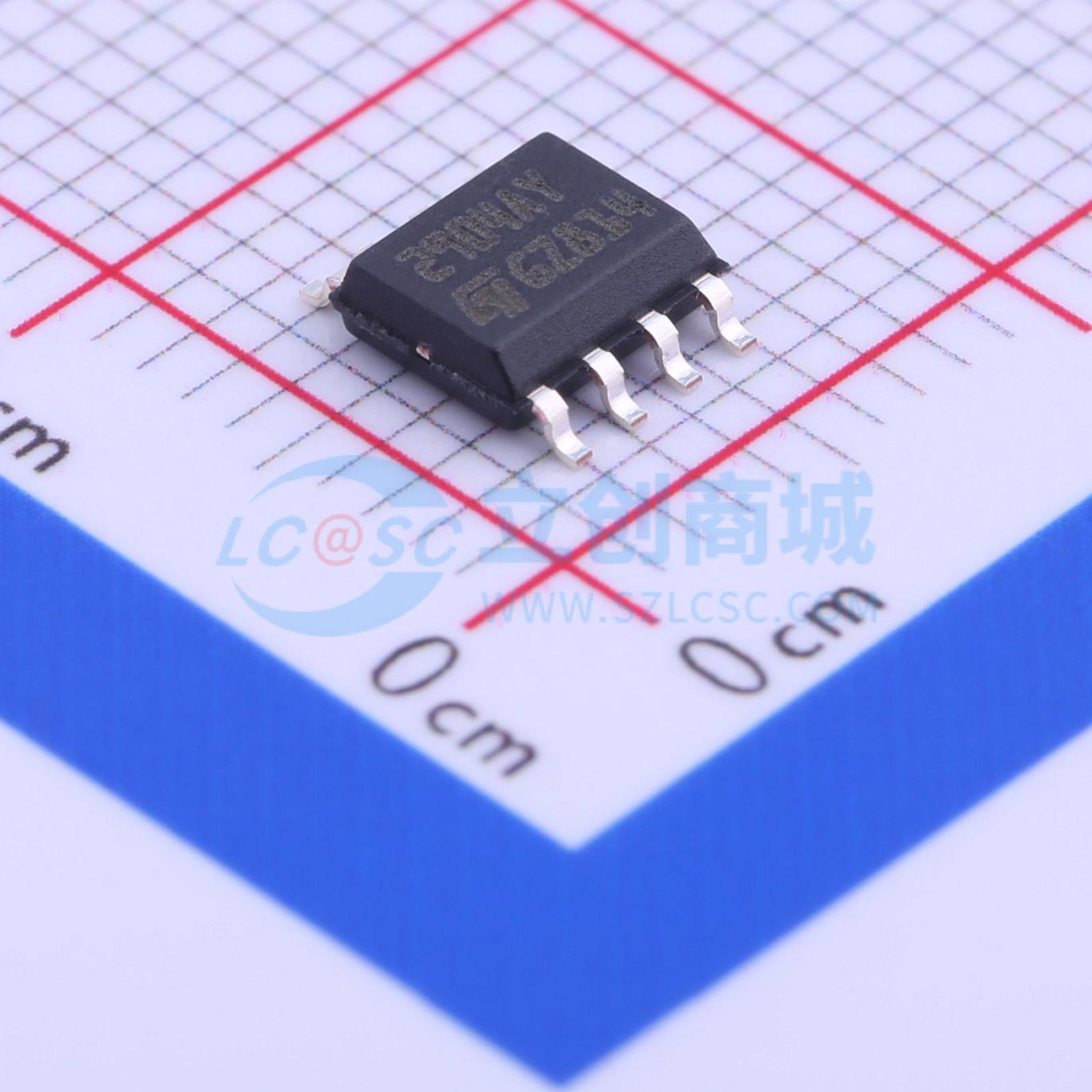

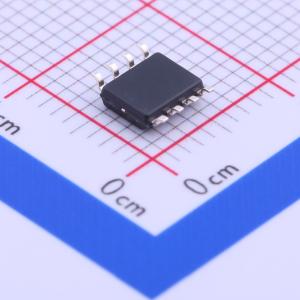

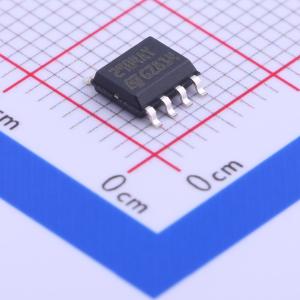

温馨提醒：图片仅供参考，商品以实物为准
LM2904AYDT
低功耗双极性运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该电路由两个独立的高增益运算放大器（运放）组成，这些运放内部实现了频率补偿。它们专为汽车和工业控制系统而设计。该电路可在宽电压范围内由单电源供电运行
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2904AYDT
- 商品编号
- C283296
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~30V |
商品概述
该电路由两个独立的、高增益运算放大器（op amps）组成，内部实现了频率补偿。它们专为汽车和工业控制系统设计。电路可以在宽电压范围内由单电源供电运行。低电源电流消耗与电源电压大小无关。
应用领域包括传感器放大器、DC增益模块以及所有常规的运算放大器电路，这些电路现在可以更轻松地在单电源系统中实现。例如，这些电路可以直接由逻辑系统中常用的5 V标准电源供电，并能轻松提供所需的电子接口，而无需额外的电源。
在线性模式下，输入共模电压范围包括地电位，输出电压也可以摆动到地电位，即使是在单电源供电的情况下。
应用领域
- 传感器放大器
- 直流增益模块
- 单电源系统中的常规运算放大器电路
- 逻辑系统中的电子接口
