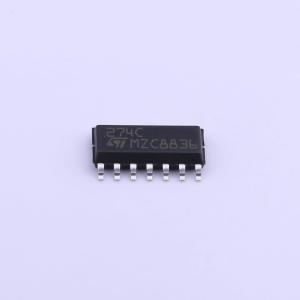

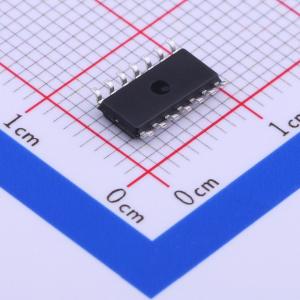

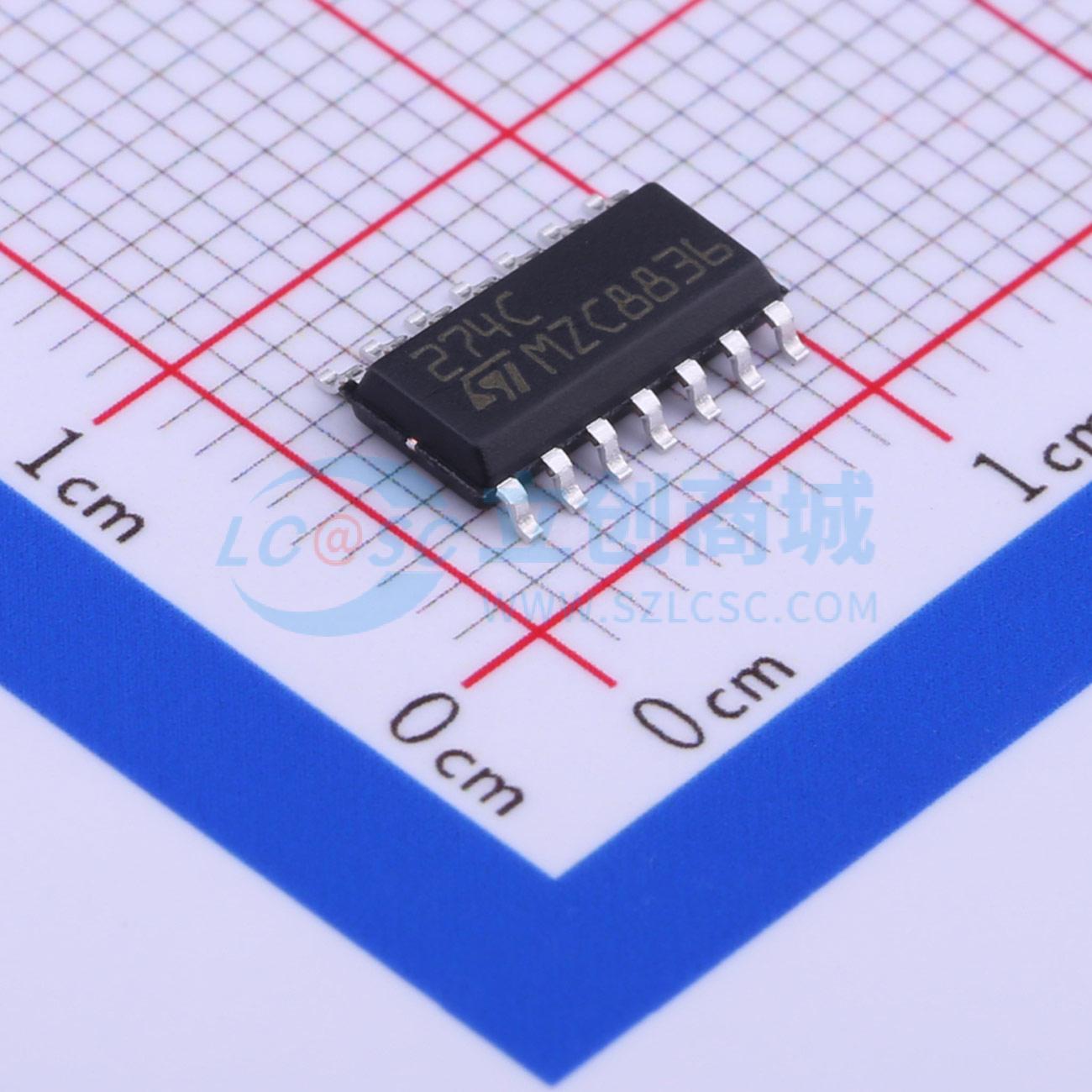

TS274CDT
微功耗、超宽范围输入偏置电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS274器件是低成本四运放，设计用于单电源或双电源供电。这些运算放大器采用意法半导体（ST）的硅栅CMOS工艺，具有出色的功耗 - 速度比。该系列产品非常适合低功耗应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS274CDT
- 商品编号
- C283329
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 3.5MHz | |
| 输入失调电压(Vos) | 1.1mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 5.5V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 60mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~16V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
TS274器件是低成本的四运算放大器，设计用于单电源或双电源工作。这些运算放大器采用硅栅CMOS工艺，具有良好的功耗-速度比。该系列适合低功耗应用。有三种功耗可选，为应用提供合适的功耗-速度比：TS27L4（极低功耗）的ICC为10μA/放大器，TS27M4（低功耗）的ICC为150μA/放大器，TS274（标准）的ICC为1mA/放大器。这些CMOS放大器具有高输入阻抗和低输入电流。与JFET器件相比，主要优势是输入电流随温度的漂移较低。提供三种封装：DIP14（塑料封装）、SO-14（塑料微封装）、TSSOP14（薄型收缩小外形封装）。
商品特性
- 输出电压可降至地电位
- 容性负载下具有良好的相位裕度
- 增益带宽积：3.5MHz
- 单位增益稳定
- 两种输入失调电压选择
- 三种功耗可选（10μA/放大器、150μA/放大器、1mA/放大器）
- 高输入阻抗
- 低输入电流
- 输入电流随温度漂移较低
应用领域
- 低功耗应用
