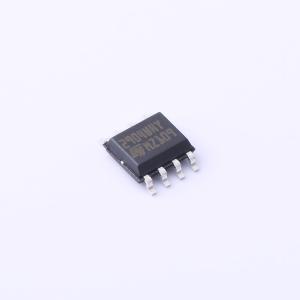

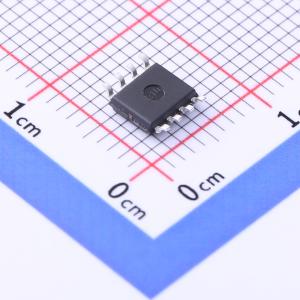

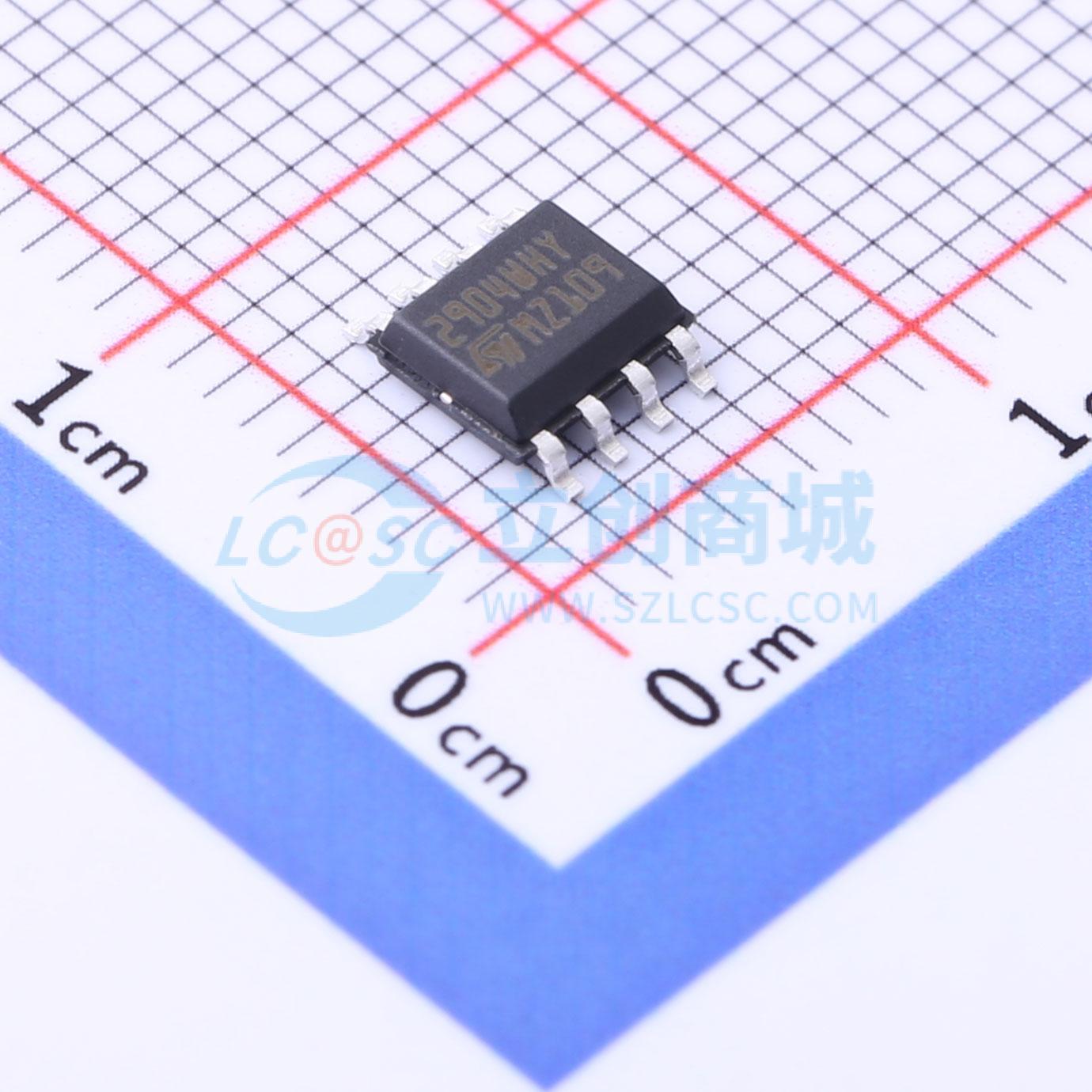

温馨提醒：图片仅供参考，商品以实物为准
LM2904WHYDT
通用双运算放大器
- 描述
- 该电路由两个独立的高增益运算放大器组成，内部实现了频率补偿。该电路专为汽车和工业控制系统设计。它可在宽电压范围内由单电源供电运行
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2904WHYDT
- 商品编号
- C283510
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+150℃ | |
| 单电源 | 3V~30V |
应用领域
- 转换器放大器
- DC增益块
- 所有现在可以在单电源系统中更容易实现的传统运算放大器电路
- 例如，这些电路可以直接由逻辑系统中使用的标准5V供电，从而轻松提供所需的接口电子设备，而无需任何额外的电源
