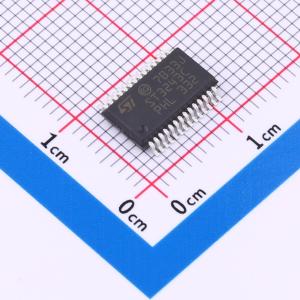

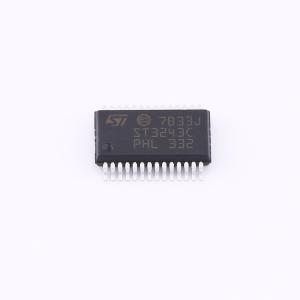

ST3243CPR

ST3243B/ST3243C器件由3个驱动器、5个接收器和一个双电荷泵电路组成。这些器件满足EIA/TIA和V.28/V.24通信标准的要求，具备高数据速率能力和增强的静电放电（ESD）保护。 所有发射器输出和接收器输入采用IEC61000 - 4 - 2接触放电方式可承受±8 kV的静电保护，采用IEC61000 - 4 - 2空气放电方式可承受±15 kV的静电保护。 接收器R2始终处于激活状态，以实现串口的唤醒功能。 ST3243B/ST3243C器件拥有专有的低压差发射器输出级，通过双电荷泵，可在3.0 V至5.5 V电源下实现真正的RS - 232性能。这些器件保证在250 kbps的数据速率下运行，同时保持RS - 232输出电平。 当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能开启。在这种工作模式下，如果器件未检测到有效的RS - 232信号，驱动器输出将被禁用。如果将FORCEOFF设置为低电平，驱动器和接收器（除R2B外）都将关闭，电源电流降至1 μA。断开串口或关闭外设驱动器会触发自动掉电状态。 当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电功能，在驱动串行鼠标时应如此操作。启用自动掉电功能后，当有效信号施加到任何接收器输入时，器件将自动激活。

• RS - 232 I/O引脚的ESD保护：采用IEC61000 - 4 - 2接触放电方式为±8 kV，采用IEC61000 - 4 - 2空气放电方式为±15 kV
• 自动掉电时电源电流低至1 μA
• 最低保证数据速率为250 kbps
• 保证压摆率范围为6 V/μs
• 保证具备鼠标驱动能力
• 外部电容为0.1 μF
• 低至3 V时仍满足EIA/TIA - 232规范
• 采用SSOP - 28封装
