温馨提醒：图片仅供参考，商品以实物为准

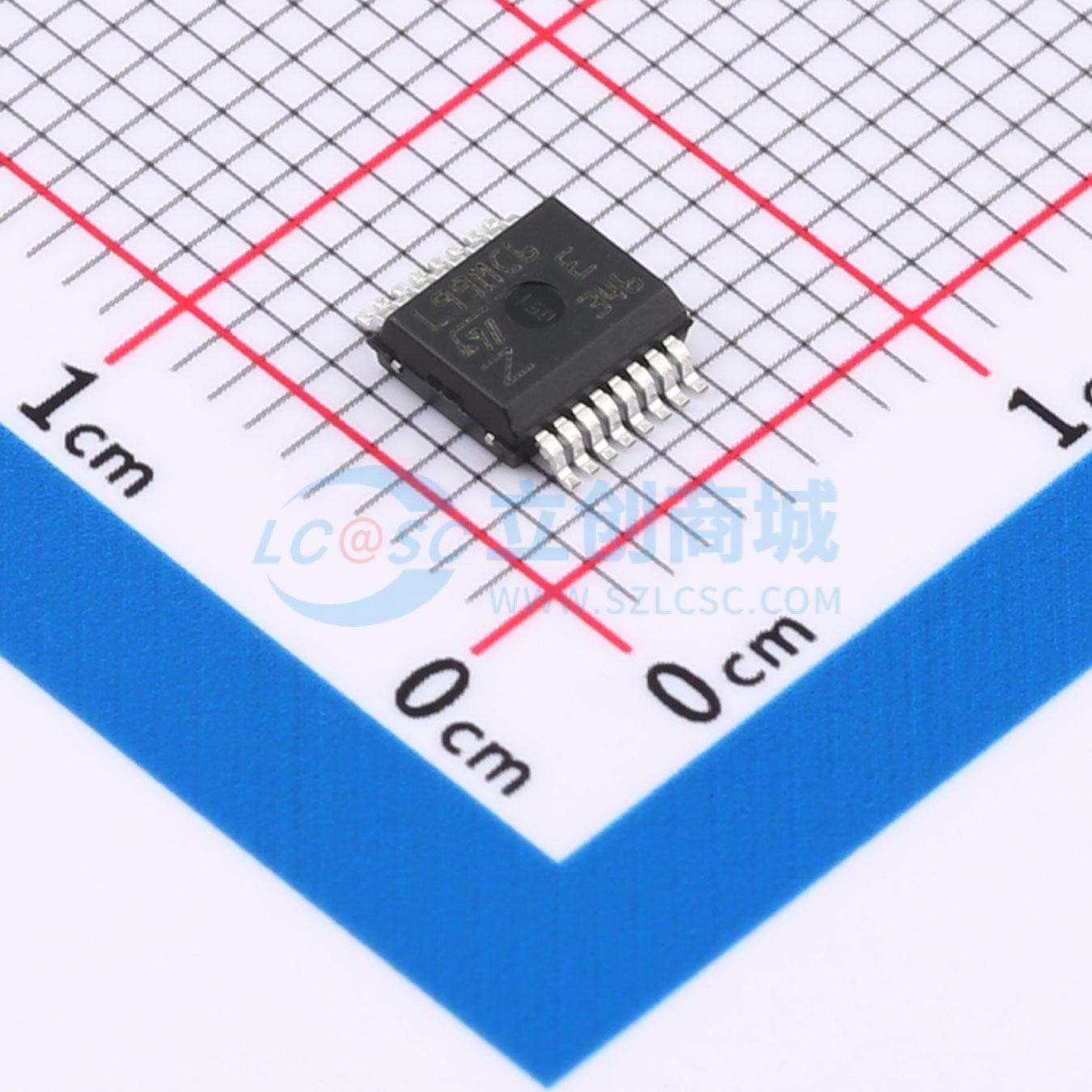

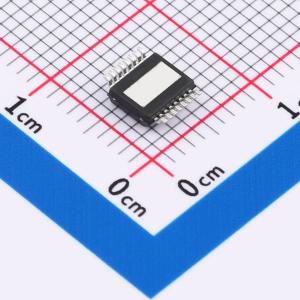

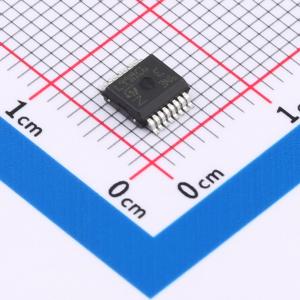

L99MC6TR
可配置6通道输出驱动器
- 描述
- L99MC6集成电路是一款高度灵活的单片式中等电流输出驱动器，集成了3个专用低端输出（通道4至6）和3个可独立自配置的输出（通道1至3），这些可独立自配置的输出可任意组合用作低端或高端驱动器。L99MC6可控制电感负载、白炽灯或LED。L99MC6可采用具有交叉电流保护功能的半桥配置
- 品牌名称
- ST(意法半导体)
- 商品型号
- L99MC6TR
- 商品编号
- C283499
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关；低侧开关 | |
| 通道数 | 6 | |
| 输入控制逻辑 | 低电平有效；高电平有效 | |
| 最大连续电流 | 1.4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~28V | |
| 导通电阻 | 700mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
L99MC6 IC是一种高度灵活的单片中电流输出驱动器，集成了3个专用低边输出（通道4至6）和3个独立自配置输出（通道1至3），这些输出可以以任意组合用作低边或高边驱动器。L99MC6可以控制电感负载、白炽灯泡或LED。
L99MC6可以在带有交叉电流保护的半桥配置中使用。
通道2可以通过IN/PWM引脚直接控制用于PWM应用。IN/PWM信号可以应用于任何其他输出。
集成的16位标准串行外设接口（SPI）控制所有输出并提供诊断信息：正常操作、关断状态下的开路负载、过流、温度警告、过温。
应用领域
- 继电器驱动
- LED 驱动
- 电机驱动
- 后视镜调节
