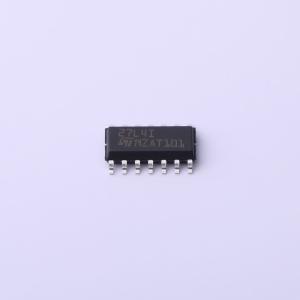

温馨提醒：图片仅供参考，商品以实物为准
TS27L4IDT
超低功耗精密CMOS四运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS27L4系列是低成本、低功耗的四运放，设计用于单电源或双电源供电。这些运算放大器采用意法半导体（ST）的硅栅CMOS工艺，具备出色的功耗 - 速度比。该系列非常适合低功耗应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS27L4IDT
- 商品编号
- C283305
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.269克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 100kHz | |
| 输入失调电压(Vos) | 1.1mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 40V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 200pA | |
| 输入电压噪声密度(eN) | 68nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 10uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~16V | |
| 功能特性 | 内置补偿 |
商品概述
TS27L4系列是低成本、低功耗四运算放大器，可单电源或双电源工作。采用硅栅CMOS工艺，具有良好的功耗-速度比，适合低功耗应用。该系列有三种功耗版本：TS27L4（极低功耗，每运放I_CC=10μA）、TS27M4（低功耗，每运放I_CC=150μA）、TS274（标准，每运放I_CC=1mA）。CMOS放大器具有高输入阻抗和极低输入电流，相比JFET器件的主要优势是输入电流随温度漂移极低。封装类型包括DIP14（塑料封装）、SO-14（塑料微封装）、TSSOP14（薄型收缩小外形封装）。
商品特性
- 极低功耗：每运放10μA
- 输出电压可摆幅至地
- 容性负载下相位裕度良好
- 单位增益稳定
- 两种输入失调电压选择
- 高输入阻抗
- 极低输入电流
- 输入电流随温度漂移极低
应用领域
- 低功耗应用场景
