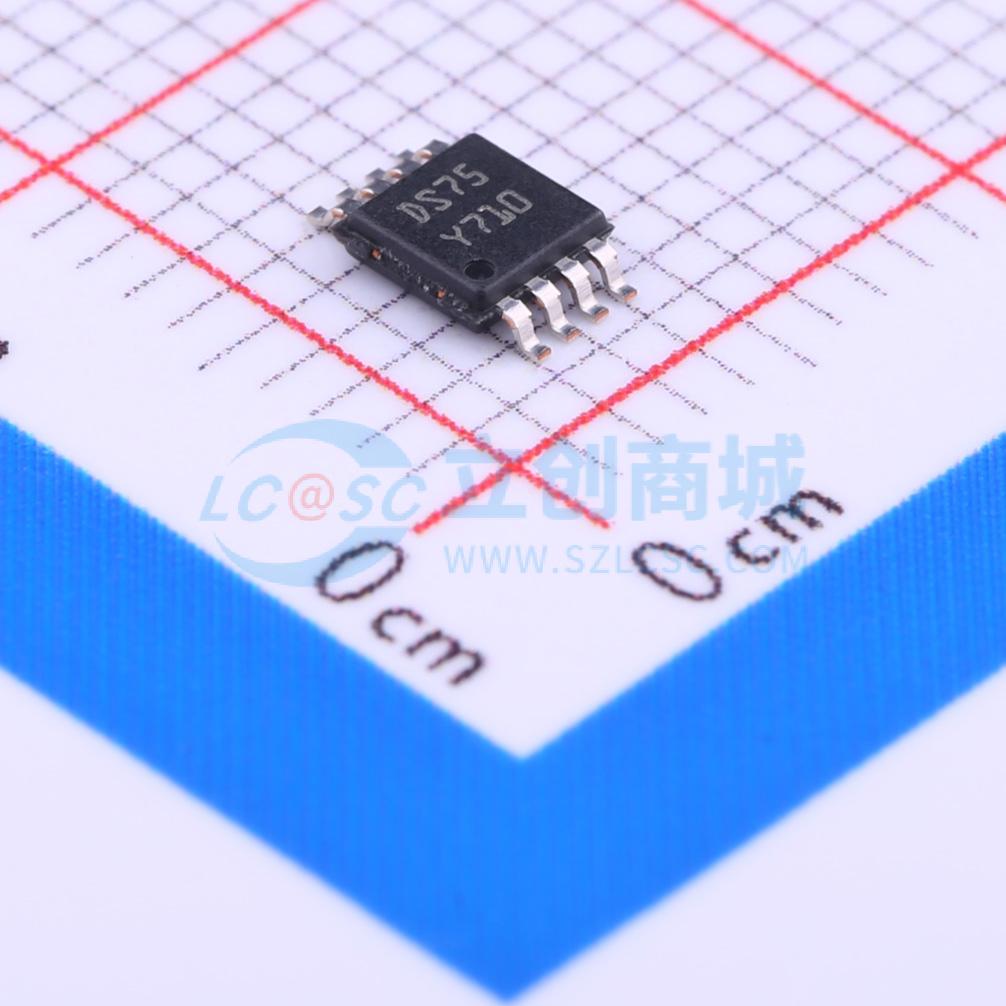

温馨提醒：图片仅供参考，商品以实物为准
STDS75DS2F
数字温度传感器和热监控器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 数字温度传感器和热监测器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STDS75DS2F
- 商品编号
- C283289
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+125℃ | |
| 精度 | ±2℃ | |
| 工作电压 | 2.7V~5.5V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SMBus | |
| 温度转换时间 | 1.2s | |
| 温度分辨率 | 12bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；硬件比较器/独立温控输出；出厂温度校准；可配置温度输出；低功耗待机 |
商品概述
STDS75是一款高精度CMOS数字温度传感器IC，配备delta-sigma模数转换器（ADC）和I²C兼容串行数字接口。它适用于个人电脑、系统热管理、电子设备和工业控制器等通用应用，采用行业标准的8引脚TSSOP封装。该器件包含带隙温度传感器和可编程9至12位ADC，可监测并数字化温度，分辨率最高达0.0625℃。STDS75在-55℃至125℃的全温度测量范围内典型最大精度为±3℃，在-25℃至+100℃范围内精度为±2℃。上电时，STDS75默认采用9位分辨率，以实现与STLM75的软件兼容性。STDS75的工作电源电压范围为2.7V至5.5V，在3.3V工作时，电源电流典型值为125μA。板载delta-sigma模数转换器（ADC）将测量温度转换为以℃为单位校准的数字值；对于华氏度应用，需要查找表或转换程序。STDS75出厂已校准，无需外部组件即可测量温度。
商品特性
- 温度测量范围：-55℃至+125℃（-67℉至+257℉）
- 典型精度：±0.5℃
- -25℃至+100℃范围内最大精度：±2℃
- 低工作电流：典型值125μA
- 无需外部组件
- 2线I²C/SMBus兼容串行接口
- 可选串行总线地址允许同一总线上连接最多8个设备
- 温度计分辨率可由用户从9位（默认）配置至12位（对应0.5℃至0.0625℃）
- 9位转换时间最大为150ms
- 可编程温度阈值和滞后设定点
- 宽电源范围：工作电压2.7V至5.5V
- 与DS75引脚和软件兼容（可直接替换）
- 上电默认值允许作为恒温器独立运行
- 关机模式以最小化功耗
- 独立开漏输出引脚可作为中断或比较器/恒温器输出（双用途事件引脚）
- MSOP8（TSSOP8）封装
应用领域
- 个人电脑
- 系统热管理
- 电子设备
- 工业控制器
