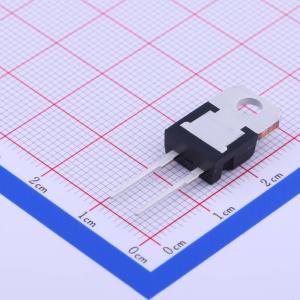

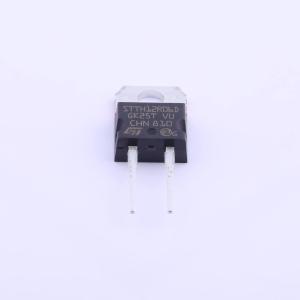

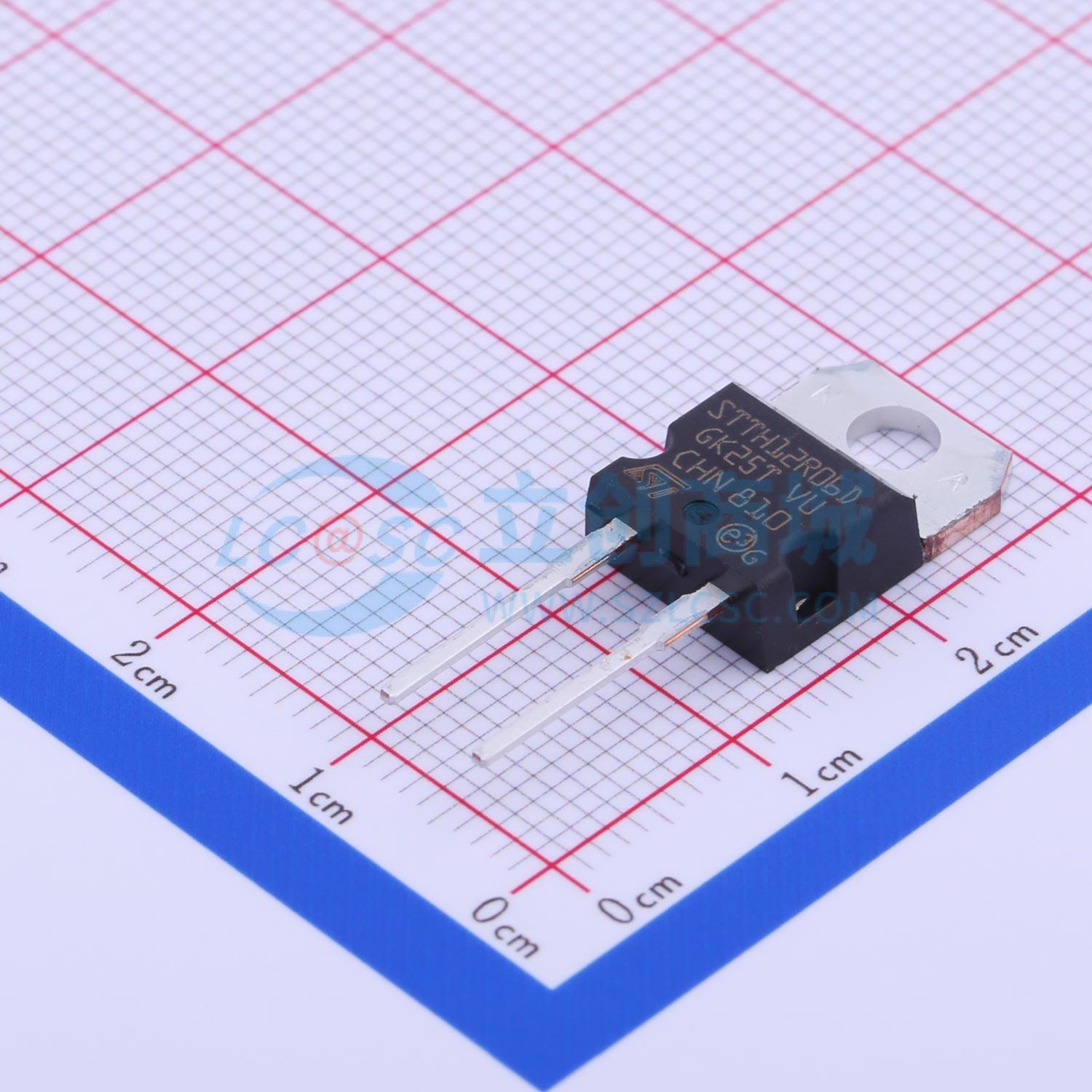

STTH12R06D
耐压:600V 电流:12A 反向恢复时间：45ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、12 A Turbo 2超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH12R06D
- 商品编号
- C283264
- 商品封装
- TO-220-2
- 包装方式
- 管装
- 商品毛重
- 2.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 2.9V@12A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 12A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 45uA@600V | |
| 反向恢复时间(Trr) | 45ns | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
STTH12R06采用ST Turbo 2 600V技术。该器件有多种封装型号：TO-220AC STTH12R06D、TO-220FPAC STTH12R06FP、D²PAK STTH12R06G、TO-220AC insulated STTH12R06DIRG。环氧树脂符合UL94 V0标准。冷却方式为传导（C）。推荐扭矩值为0.4至0.6N·m。
商品特性
- 超快开关
- 低反向恢复电流
- 低热阻
- 减少开关损耗
- 封装绝缘电压：TO220AC绝缘型为2500 VRMS，TO-220FPAC为2000 VDC
- 传导损耗计算公式：P=1.16×I_F(AV)+0.053I_F²(RMS)
应用领域
- 连续模式功率因数校正中的升压二极管
- 硬开关条件下的应用
- 电源中的续流二极管
- 其他功率开关应用
