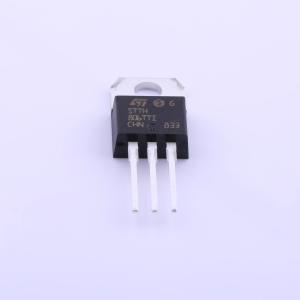

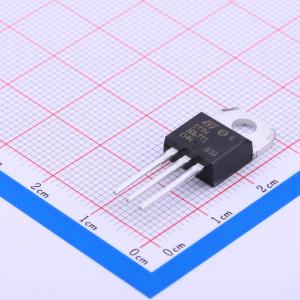

温馨提醒：图片仅供参考，商品以实物为准
STTH806TTI
耐压:600V 电流:8A 反向恢复时间：13ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、8 A 3引线串联超高速升压二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH806TTI
- 商品编号
- C283268
- 商品封装
- ITO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对串联式 | |
| 正向压降(Vf) | 3.6V@8A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@600V | |
| 反向恢复时间(Trr) | 13ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | 27W | |
| 非重复峰值浪涌电流 (Ifsm) | 80A |
商品概述
TURBOSWITCH "H"是由两个300V芯片串联组成的超高性能二极管。该系列在高dI/F/dt运行时大幅降低相关MOSFET的损耗。
商品特性
- 特别适合作为连续模式功率因数校正器和硬开关条件下的升压二极管。
- 设计用于高di/dt操作。
- 超快恢复电流，可与GaAs器件竞争，允许MOSFET和散热器尺寸减小。
- 内部陶瓷绝缘封装允许在公共或单独散热器上灵活散热。
- 匹配二极管适用于典型PFC应用，无需电压平衡网络。
- 绝缘版本：绝缘电压2500V(RMS)，电容7pF，采用绝缘TO-220AB封装。
- 推荐扭矩值0.8N.m，最大扭矩值1N.m，环氧树脂符合UL94 V0标准。
应用领域
- 连续模式功率因数校正器。
- 硬开关条件下的升压二极管应用。
- 典型PFC应用。
