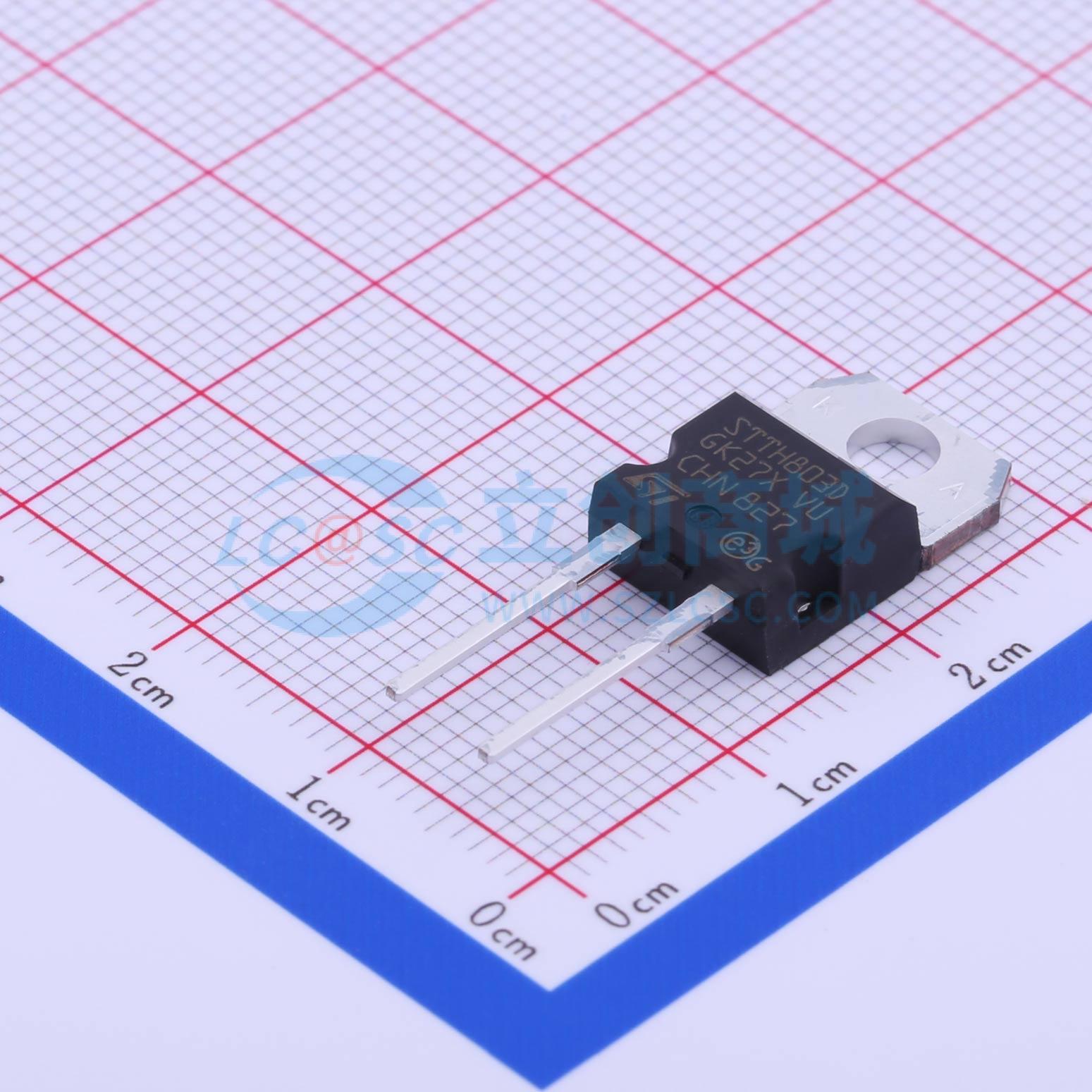

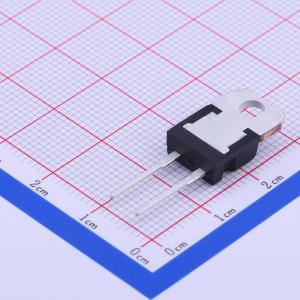

STTH803D
300V 8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300 V，8 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH803D
- 商品编号
- C283267
- 商品封装
- ITO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 1.25V@8A | |
| 直流反向耐压(Vr) | 300V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 8A | |
| 反向电流(Ir) | 20uA@300V | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
单只快恢复外延二极管，适用于开关模式电源和高频DC/DC转换器。采用TO-220AC或D2PAK封装，特别适用于次级整流。评估导通损耗可使用以下公式：P =0.75 × I_F(AV) +0.031 × I_F²(RMS)。
商品特性
- 兼具恢复性能和反向电压性能
- 超快速、软且无噪声的恢复特性
- 符合ECOPACK®2标准的组件，可按需提供D²PAK封装
应用领域
- 开关模式电源
- 高频DC/DC转换器（次级整流）
