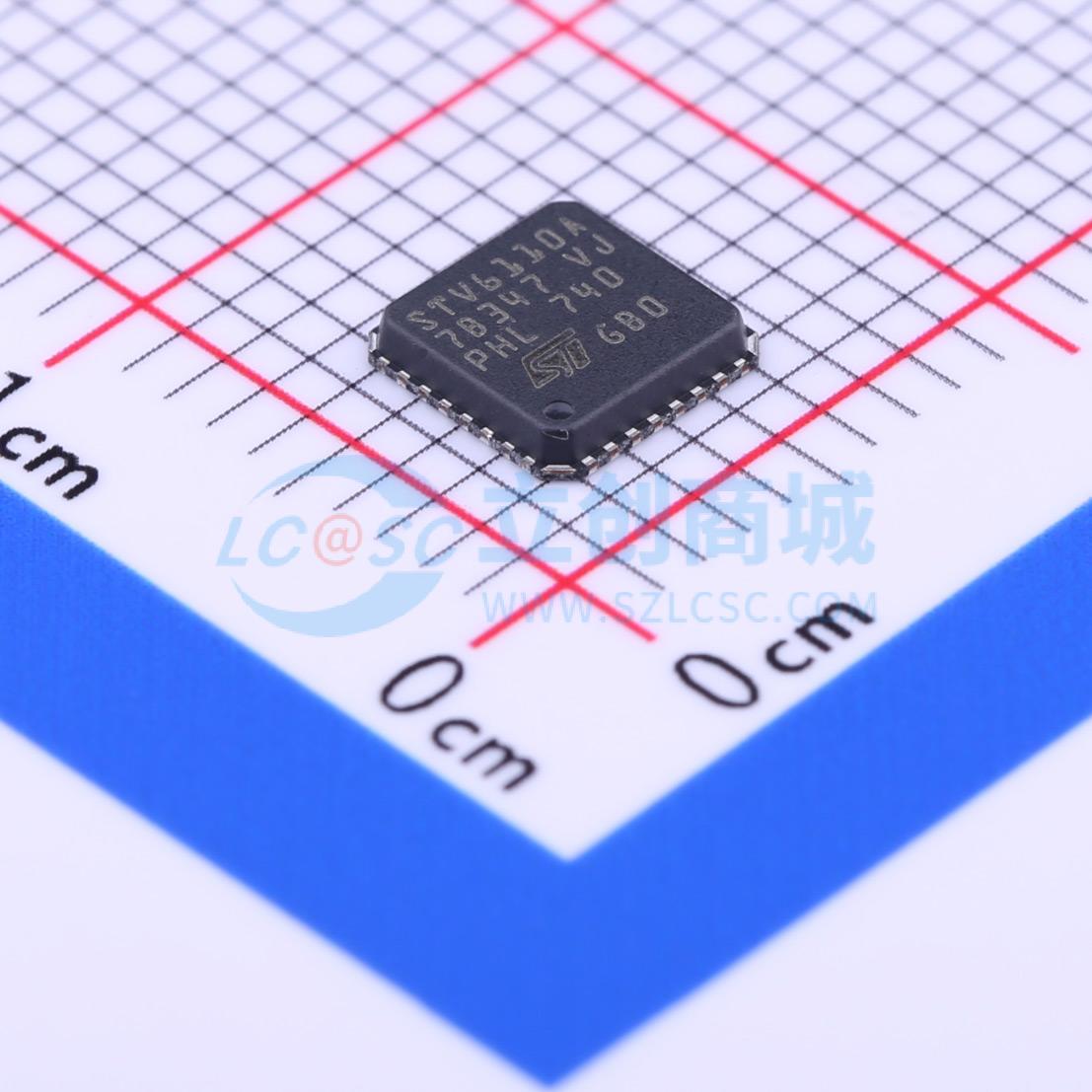

STV6110A

STV6110A卫星调谐器是一种直接转换（零中频）接收器，专用于数字电视广播。射频输入端有一个低噪声放大器（LNA），带有环路旁路输出的缓冲器，以及一个连续可变增益LNA，以确保两个混频器的最佳信号电平。每个混频器将信号降频到基带，其后是低通滤波器和放大器。可以通过编程I2C总线上的寄存器来调节基带增益。LO信号由集成的PLL提供，该PLL包含满足严格相位噪声要求的片上电压控制振荡器（VCO）。PLL环路滤波器集成在芯片上。LO频率是可编程的。相位频率检测器（PFD）的比较频率是通过分割晶体振荡器参考频率生成的。晶体频率可以根据应用从16 MHz到32 MHz。

• 数字电视广播
