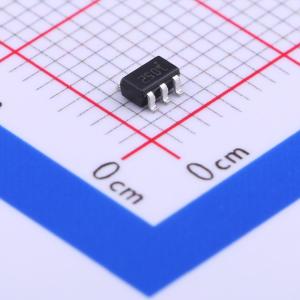

温馨提醒：图片仅供参考，商品以实物为准
TSM1052
电池充电器和适配器用恒压恒流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电池充电器和适配器的恒定电压和恒定电流控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSM1052
- 商品编号
- C262992
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
参数完善中
商品概述
TSM1052是一款高度集成的解决方案，适用于需要双控制环路来实现恒压（CV）和恒流（CC）调节的开关电源（SMPS）应用。 TSM1052集成了一个电压基准、两个运算放大器（具有或非开漏输出）和一个低端电流检测电路。 电压基准与一个运算放大器构成电压控制环路的核心；电流检测电路和另一个运算放大器组成电流控制环路。 完成两个控制环路所需的外部组件包括： 一个电阻分压器，用于检测电源（适配器、电池充电器）的输出，并将电压调节设定点固定在指定值；一个检测电阻，为电流检测电路提供与直流输出电流成比例的电压；该电阻决定电流调节设定点，并且在功耗方面必须有足够的额定值；两个环路的频率补偿组件（RC网络）。 TSM1052采用最小的封装之一，非常适合适配器和充电器等对空间要求苛刻的应用。
商品特性
- 次级侧恒压和恒流控制
- 极低电压工作
- 极低静态功耗
- 高精度内部基准
- 外部组件数量少
- 线或开漏输出级
- 易于进行频率补偿
- SOT23 - 6微型封装
应用领域
- 电池充电器
- 交流 - 直流适配器
