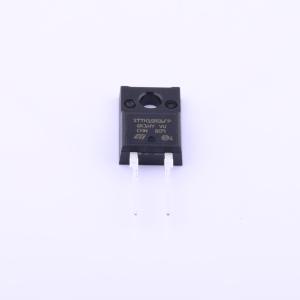

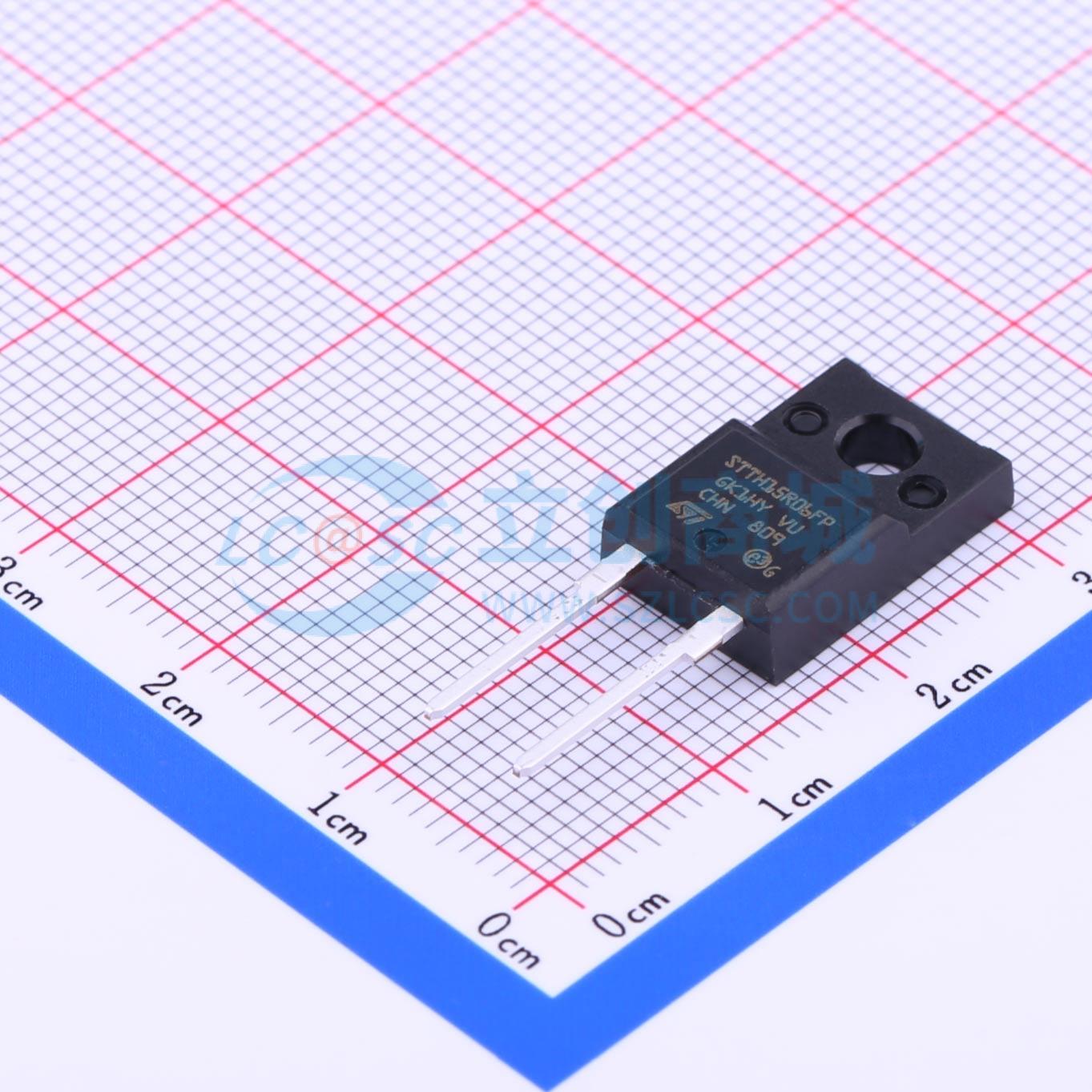

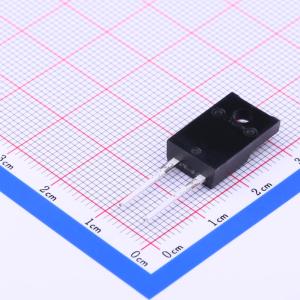

STTH15R06FP
STTH15R06FP
- 描述
- 600 V、15 A Turbo 2超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH15R06FP
- 商品编号
- C262972
- 商品封装
- TO-220-2
- 包装方式
- 管装
- 商品毛重
- 2.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 2.9V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 60uA@600V | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH15R06D/FP采用ST Turbo 2 600V技术，特别适合作为连续模式功率因数校正中的升压二极管和硬开关条件下使用。该器件还可用作电源中的续流二极管和其他功率开关应用。封装类型包括TO-220AC（型号STTH15R06D）和TO-220FPAC（型号STTH15R06FP）。环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值为0.4至0.6 N·m。计算最大传导损耗的公式为P=1.16×I_F(AV)+0.043I_F²(RMS)。
商品特性
- 超快开关
- 低反向恢复电流
- 减少开关损耗
- 低热阻
应用领域
- 连续模式功率因数校正中的升压二极管
- 硬开关条件下的应用
- 电源中的续流二极管
- 其他功率开关应用
