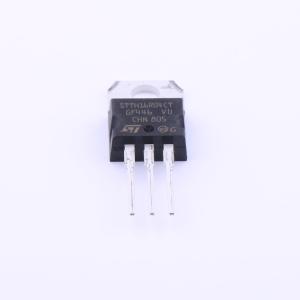

STTH16R04CT

耐压:400V 电流:8A 反向恢复时间：50ns

描述: 400 V、16 A双超高速二极管
品牌名称: ST(意法半导体)
商品型号: STTH16R04CT
商品编号: C262973

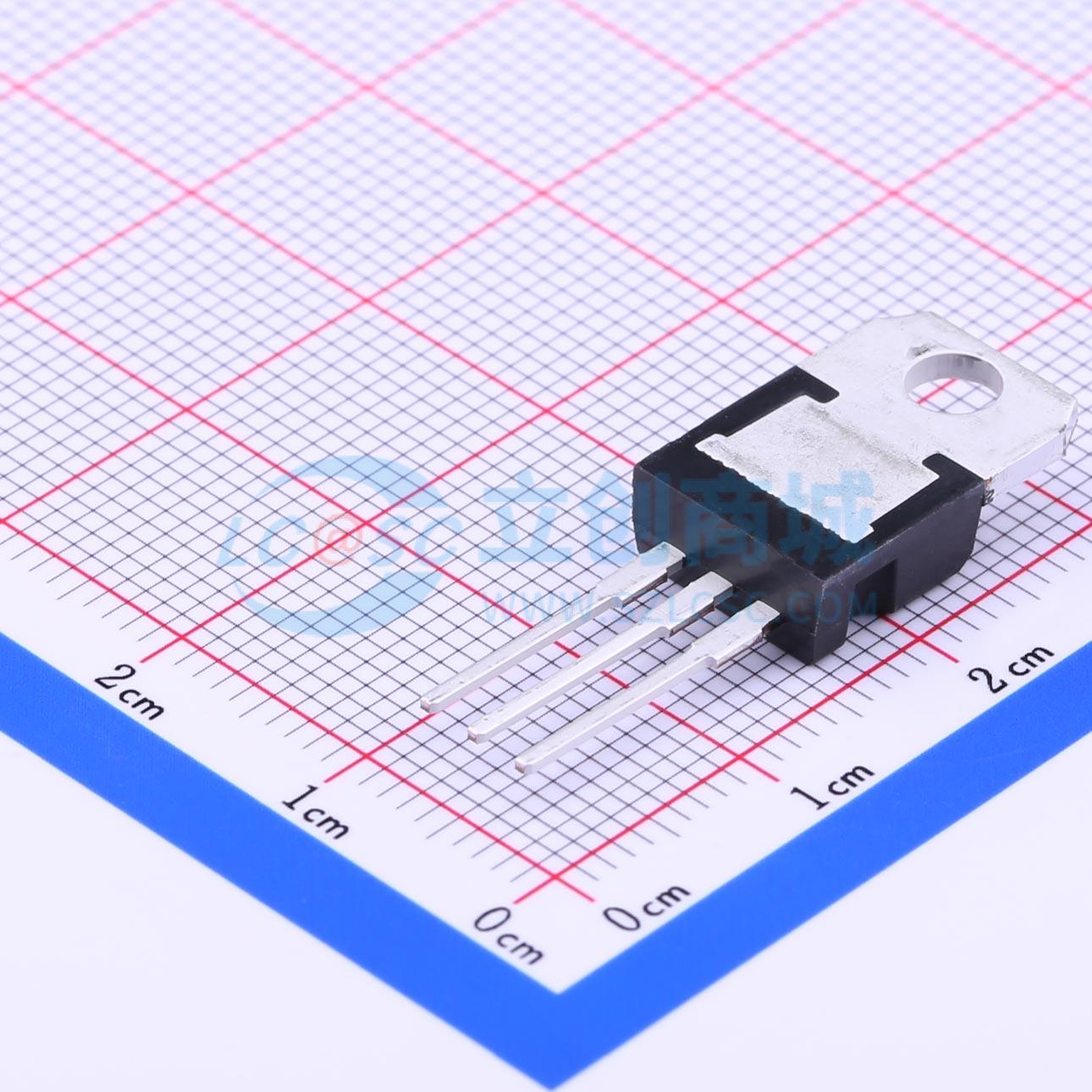

商品封装: TO-220AB-3
包装方式: 管装
商品毛重: 2.74克(g)

商品参数

商品概述

这个系列使用新的400V平面Pt掺杂技术，该器件特别适用于开关模式基极驱动和晶体管电路。采用通孔和表面贴装封装，适用于低压、高频逆变器、续流和极性保护。当同时使用二极管1和2时，结温变化公式为ΔTj(diode1)=P(diode1)×Rth(j-c)(per diode)+P(diode2)×Rth(c)；评估传导损耗的公式为P=0.83×IF(AV)+0.034×IF²(RMS)。

商品特性

非常低的开关损耗
高频和/或高脉冲电流操作
高结温
D²PAK封装的ECOPACK®2兼容组件（按需提供）
冷却方式为传导（C）
环氧树脂符合UL94 V0标准
TO-220AB封装推荐扭矩值0.55N·m
TO-220AB封装最大扭矩值0.7N·m

应用领域

低压高频逆变器
续流电路
极性保护电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快恢复/高效率二极管
	二极管配置	1对共阴极
	正向压降(Vf)	1.5V@8A
	直流反向耐压(Vr)	400V
	整流电流	8A

	属性	参数值
	反向电流(Ir)	10uA@400V
	反向恢复时间(Trr)	50ns
	工作结温范围	-40℃~+175℃
	耗散功率(Pd)	-
	非重复峰值浪涌电流 (Ifsm)	120A
