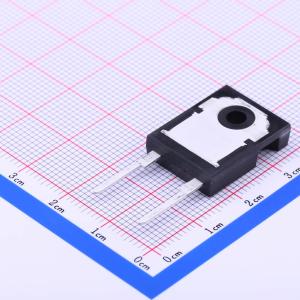

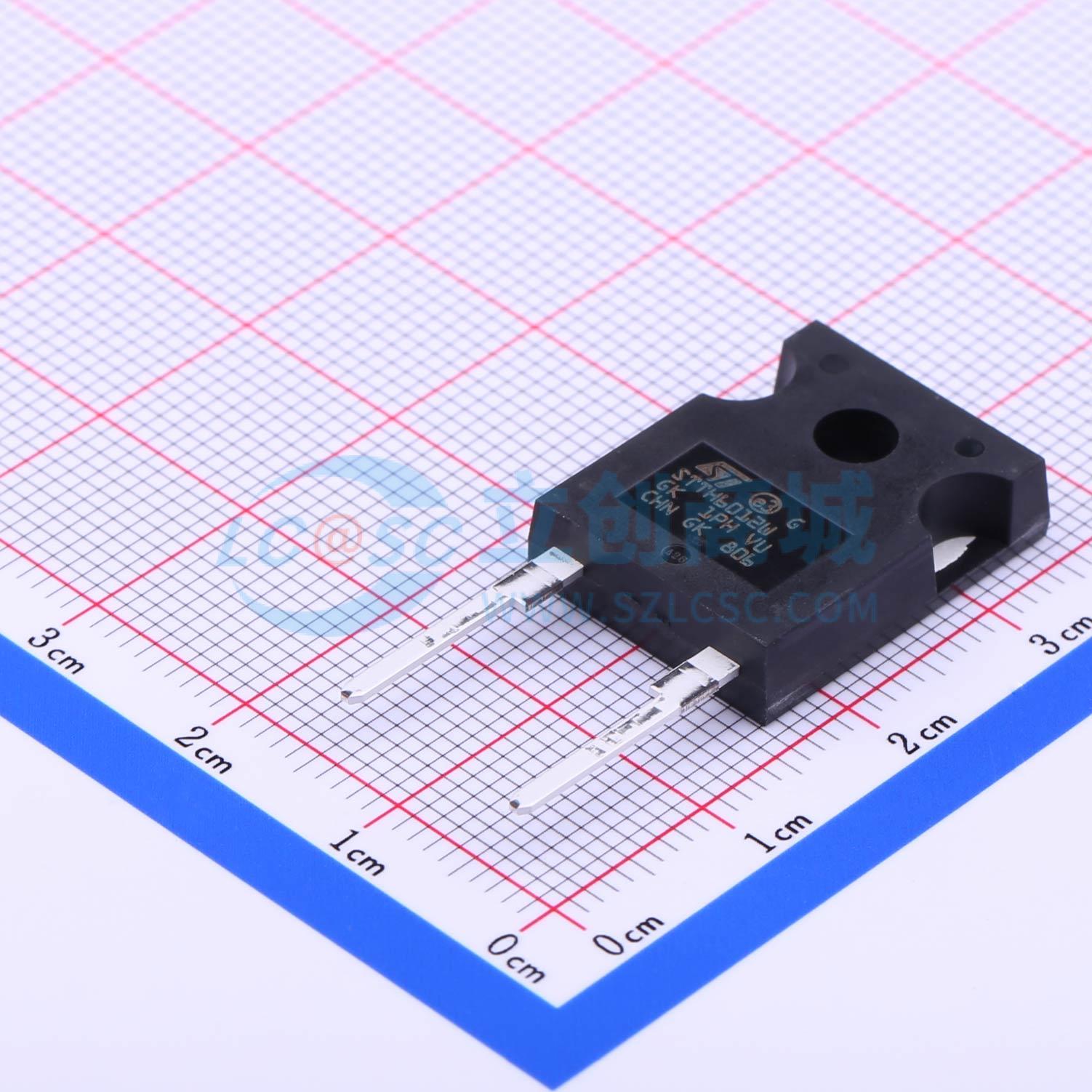

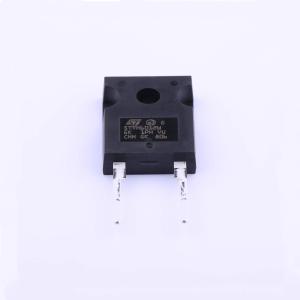

温馨提醒：图片仅供参考，商品以实物为准
STTH6012W
耐压:1.2kV 电流:60A 反向恢复时间：63ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200 V@60 A超快高压二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH6012W
- 商品编号
- C262979
- 商品封装
- DO-247
- 包装方式
- 管装
- 商品毛重
- 6.425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.3V@60A | |
| 直流反向耐压(Vr) | 1.2kV | |
| 整流电流 | 60A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 30uA@1.2kV | |
| 反向恢复时间(Trr) | 63ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 400A |
商品概述
这是一款1200V超快恢复二极管，采用高品质设计，具有低泄漏电流、稳定可重复的特性和内在坚固性，适用于对长期可靠性有高要求的重型应用。其低泄漏电流性能的提升提供了热失控保护裕度，可使用公式P =1.50 × I_F(AV) +0.0075 × I_F²(RMS)评估导通损耗。
商品特性
- 超快软恢复
- 极低的导通和开关损耗
- 高频和/或高脉冲电流工作能力
- 高反向电压能力（1200V）
- 高结温
- 低泄漏电流
- 特性稳定可重复
- 内在坚固性
- 具备热失控保护裕度
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.80 Nm
- 最大扭矩值：1.0 Nm
应用领域
- 工业电源
- 电机控制系统
- 需要整流和续流的关键任务系统
- 辅助功能应用：缓冲、自举、消磁
