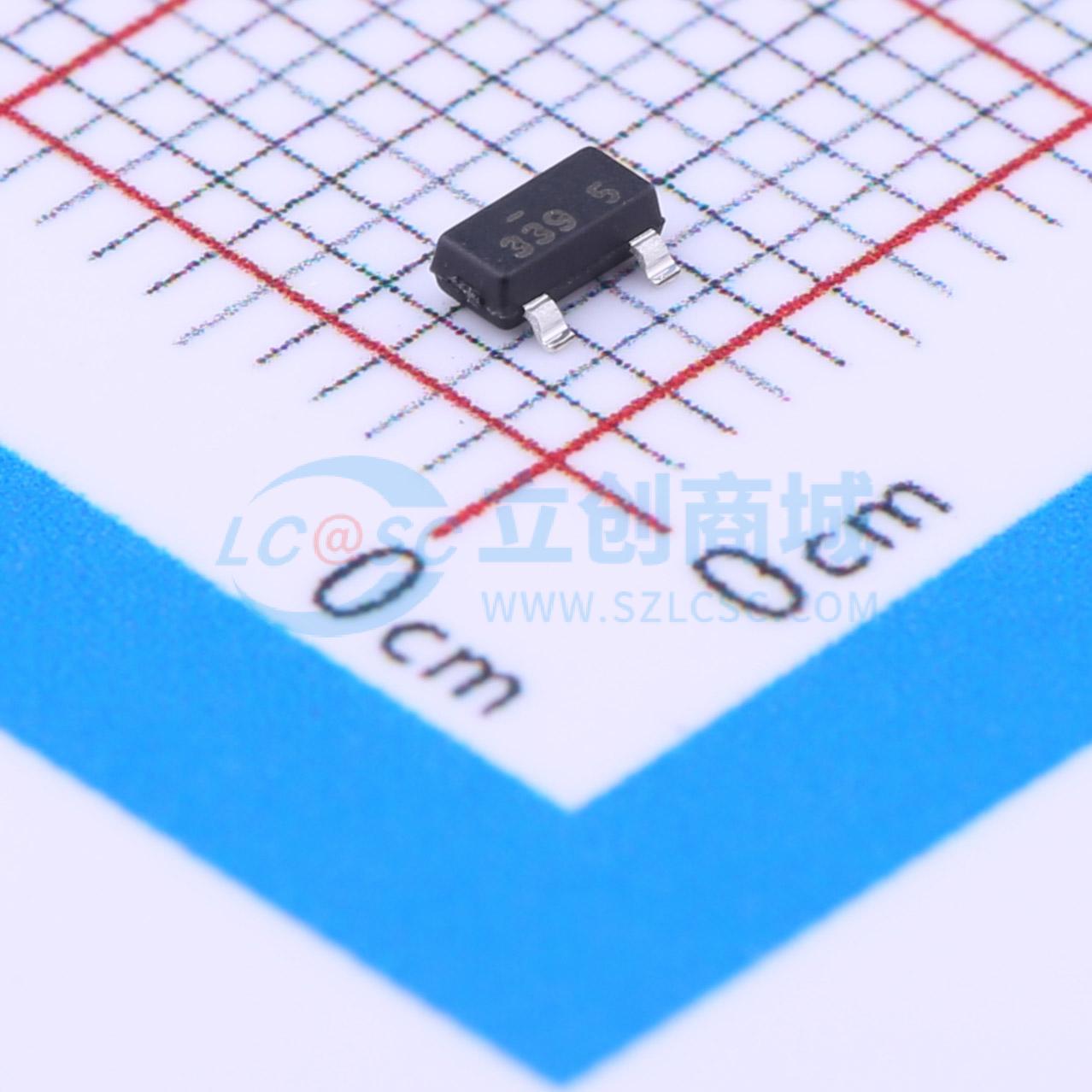

温馨提醒：图片仅供参考，商品以实物为准
FDN339AN
1个N沟道 耐压:20V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 2.5V 指定 MOSFET 是使用先进的 PowerTrench 工艺生产的，特别适用于最大程度降低导通电阻，同时保持低门极电荷，实现卓越的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDN339AN
- 商品编号
- C24552
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 50mΩ@2.5V | |
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 700pF | |
| 反向传输电容(Crss) | 85pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 175pF |
商品概述
这款指定 2.5V 的 N 沟道 MOSFET 采用先进的 PowerTrench 工艺制造，该工艺经过特别优化，可最大限度降低导通电阻，同时保持低栅极电荷，以实现卓越的开关性能。
商品特性
- 3 A、20 V，VGS = 4.5 V 时，RDS(ON) = 0.035 Ω
- VGS = 2.5 V 时，RDS(ON) = 0.050 Ω
- 低栅极电荷（典型值 7 nC）
- 高性能沟槽技术，实现极低的 RDS(ON)
- 高功率和电流处理能力
应用领域
- 直流-直流转换器-负载开关
