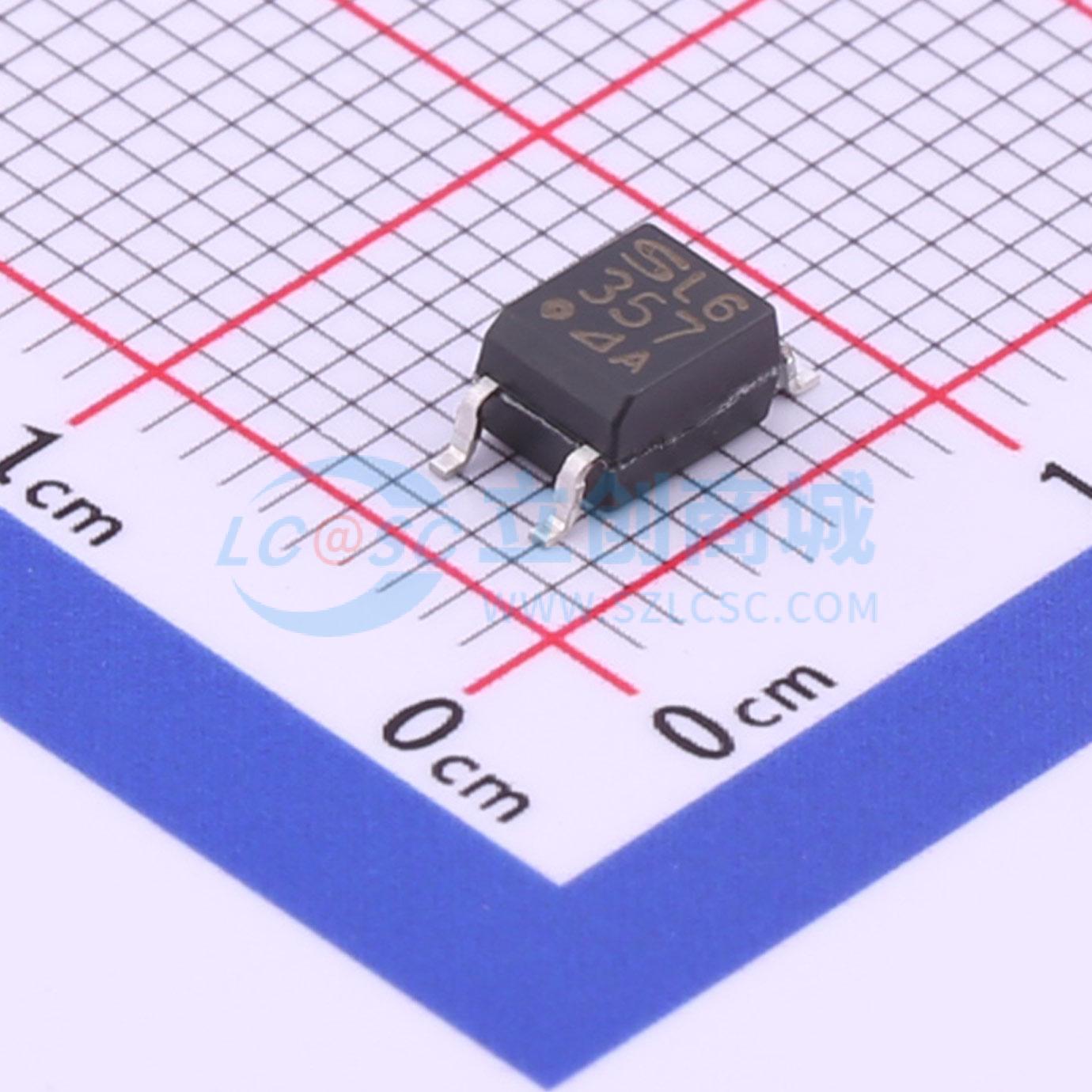

温馨提醒：图片仅供参考，商品以实物为准
PC357N1J000F
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PC357NJ0000F系列包含一个与光电晶体管光耦合的红外发光二极管（IRED）。它采用4引脚迷你扁平封装。输入 - 输出隔离电压（有效值）为3
- 品牌名称
- SHARP(夏普)
- 商品型号
- PC357N1J000F
- 商品编号
- C24624
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA |
商品概述
PC357NJ0000F系列包含一个与光电晶体管光耦合的红外发光二极管（IRED）。它采用4引脚迷你扁平封装。输入 - 输出隔离电压（有效值）为3.75kV。集电极 - 发射极电压为80V，在输入电流为5mA时，电流传输比（CTR）为50%至600%。
商品特性
- 4引脚迷你扁平封装
- 双传输模塑封装（适用于波峰焊）
- 高集电极 - 发射极电压（VCEO：80V）
- 电流传输比（CTR）：在lF = 5mA、VCE = 5V时，最小值为50%
- 提供多种CTR等级
- 输入与输出之间具有高隔离电压（Viso（有效值）：3.75kV）
- 符合RoHS指令
应用领域
- 需要高密度安装的混合基板
- 可编程控制器
