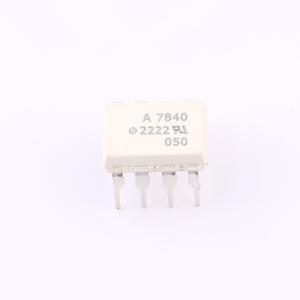

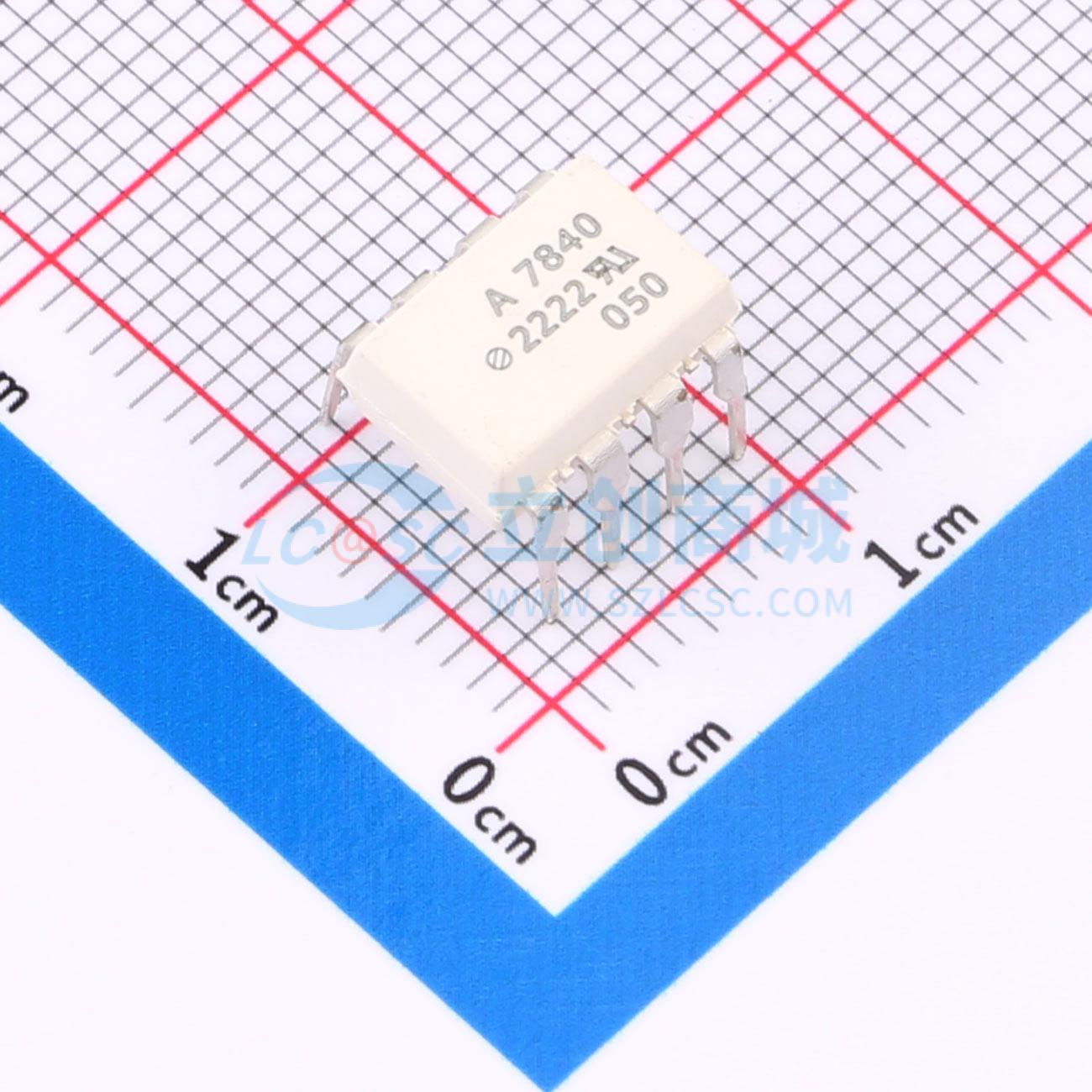

HCPL-7840-000E

HCPL - 7840隔离放大器系列专为电子电机驱动器中的电流检测而设计。在典型应用中，电机电流流经外部电阻，HCPL - 7840检测由此产生的模拟电压降。在HCPL - 7840光隔离屏障的另一侧会产生差分输出电压。该差分输出电压与电机电流成正比，可通过使用运算放大器将其转换为单端信号，如推荐应用电路所示。由于现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内摆动的情况很常见，因此HCPL - 7840设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。

• HCPL - 7840隔离放大器的高共模抑制能力，为在高噪声电机控制环境中精确监测电机电流提供了所需的精度和稳定性，可在各种类型的电机控制应用中实现更平稳的控制（减少“转矩脉动”）。
• 该产品还可用于在同样恶劣的噪声条件下，需要高精度、稳定性和线性度的通用模拟信号隔离应用。
• HCPL - 7840采用了Σ - Δ模数转换器技术、斩波稳定放大器，以及采用安华高0.8 μm CMOS IC工艺制造的全差分电路拓扑。
• 这些特性提供了无与伦比的隔离模式噪声抑制能力，以及出色的失调和增益精度，并且在不同时间和温度条件下都具有稳定性。
• 这种性能通过紧凑、可自动插入的行业标准8引脚DIP封装实现，该封装符合全球监管安全标准。（也提供鸥翼式表面贴装选项#300）。
• 在VcM = 1000 V时，共模抑制能力为15 kV/μs
• 紧凑、可自动插入的标准8引脚DIP封装
• 增益随温度的漂移为0.00025 V/V/℃
• 输入失调电压为0.3 mV
• 带宽为100 kHz
• 非线性度为0.004%
• 获得全球安全认证：UL 1577（3750 Vrms/1分钟）以及CSA、IEC/EN/DIN EN 60747 - 5 - 2
• 先进的Σ - Δ模数转换器技术
• 全差分电路拓扑
• 0.8 μm CMOS IC技术

• 电机相电流和母线电流检测
• 逆变器电流检测
• 开关模式电源信号隔离
• 通用电流检测和监测
• 通用模拟信号隔离
