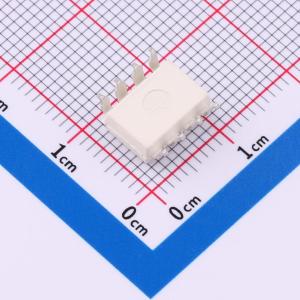

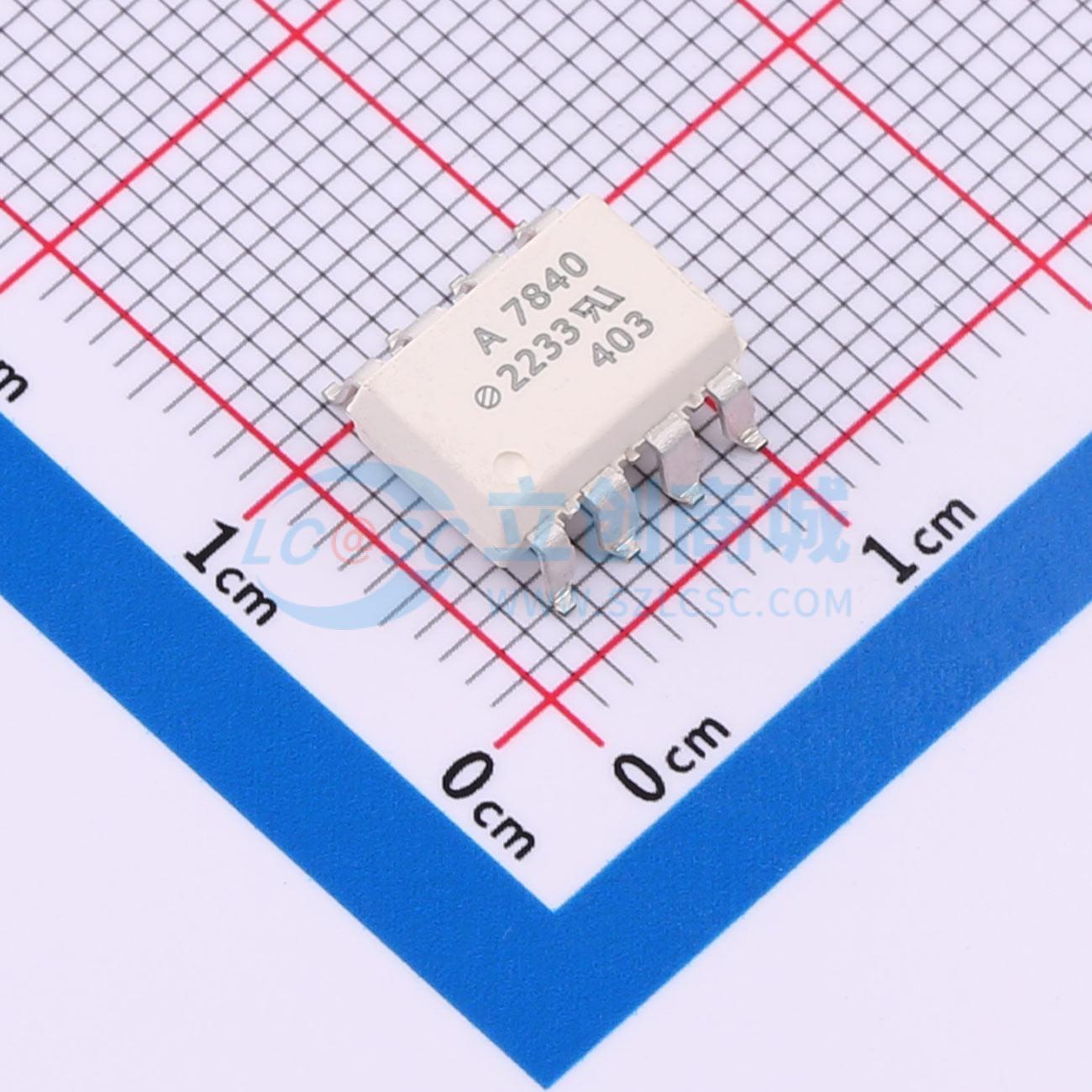

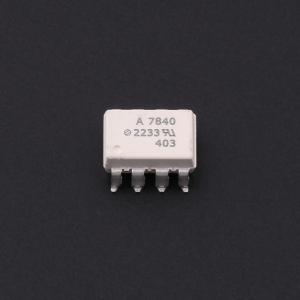

HCPL-7840-500E
逻辑输入 1通道 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该隔离放大器系列专为电子电机驱动器中的电流感应而设计。在典型应用中，电机电流通过外部电阻，产生的模拟电压降由该放大器感应。在光隔离屏障的另一侧会产生差分输出电压，该电压与电机电流成正比，可通过运算放大器转换为单端信号。由于现代开关逆变器电机驱动器中常见在几十纳秒内出现几百伏的共模电压摆动，因此该放大器设计为可忽略至少10kV/μs的非常高的共模瞬态压摆率
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-7840-500E
- 商品编号
- C27849
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.887克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | - | |
| 带宽(-3db) | 100kHz | |
| 增益 | 7.6~8.4 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | - | |
| 输出类型 | 差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 15kV/us | |
| 共模抑制比(CMRR) | 76.1dB | |
| 功能特性 | 全差分拓扑；片内斩波稳定放大器；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 输出侧工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 电机相电流和轨电流感应
- 逆变器电流感应
- 开关电源信号隔离
- 通用电流感应和监测
- 通用模拟信号隔离
