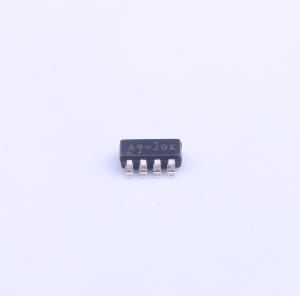

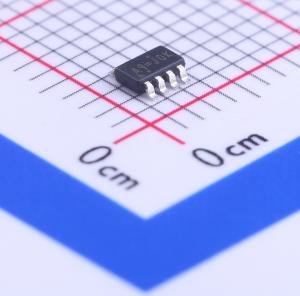

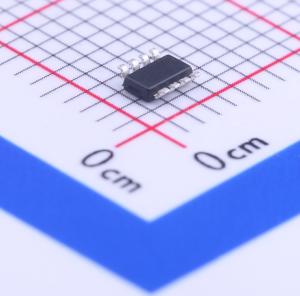

温馨提醒：图片仅供参考，商品以实物为准

RT8110BGJ8

紧凑型宽输入范围同步降压DC/DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8110B是一款紧凑型固定频率PWM控制器,适用于单相同步降压转换器。其特点是内部调节器支持宽输入电压范围,采用电压模式控制,具有内部补偿网络,简化了转换器设计。固定400kHz开关频率,快速瞬态响应,提供过流保护、欠压保护和过温保护。
品牌名称: RICHTEK(立锜)
商品型号: RT8110BGJ8
商品编号: C27917
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

RT8110B是一款紧凑型固定频率PWM控制器，集成了用于单电源轨同步单相降压转换器的MOSFET驱动器。该器件具有内部稳压器，可实现宽输入电压范围操作。RT8110B采用带内部补偿的电压模式控制，简化了转换器设计。内部0.8V参考电压可实现低输出电压应用。开关频率固定在400kHz，以减小外部无源元件尺寸，节省电路板空间。RT8110B提供欠压保护、限流、过流保护和过温保护。低端MOSFET的RDS(ON)用于感应电感电流，实现过流保护。

商品特性

10V至28V宽输入电压范围
0.8V内部参考电压
内部软启动
高直流增益电压模式PWM控制
固定400kHz开关频率
快速瞬态响应
全动态0至80%占空比
过流保护
欠压保护
过温保护
微型封装TSOT - 23 - 8
符合RoHS标准且无卤素

应用领域

机顶盒电源
电脑子系统电源
电缆调制解调器、DSL调制解调器
DSP和核心通信处理器电源
内存电源
个人电脑外设
工业电源
低压分布式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	10V~28V
	输出电压	-
	输出电流	-
	开关频率	400kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
