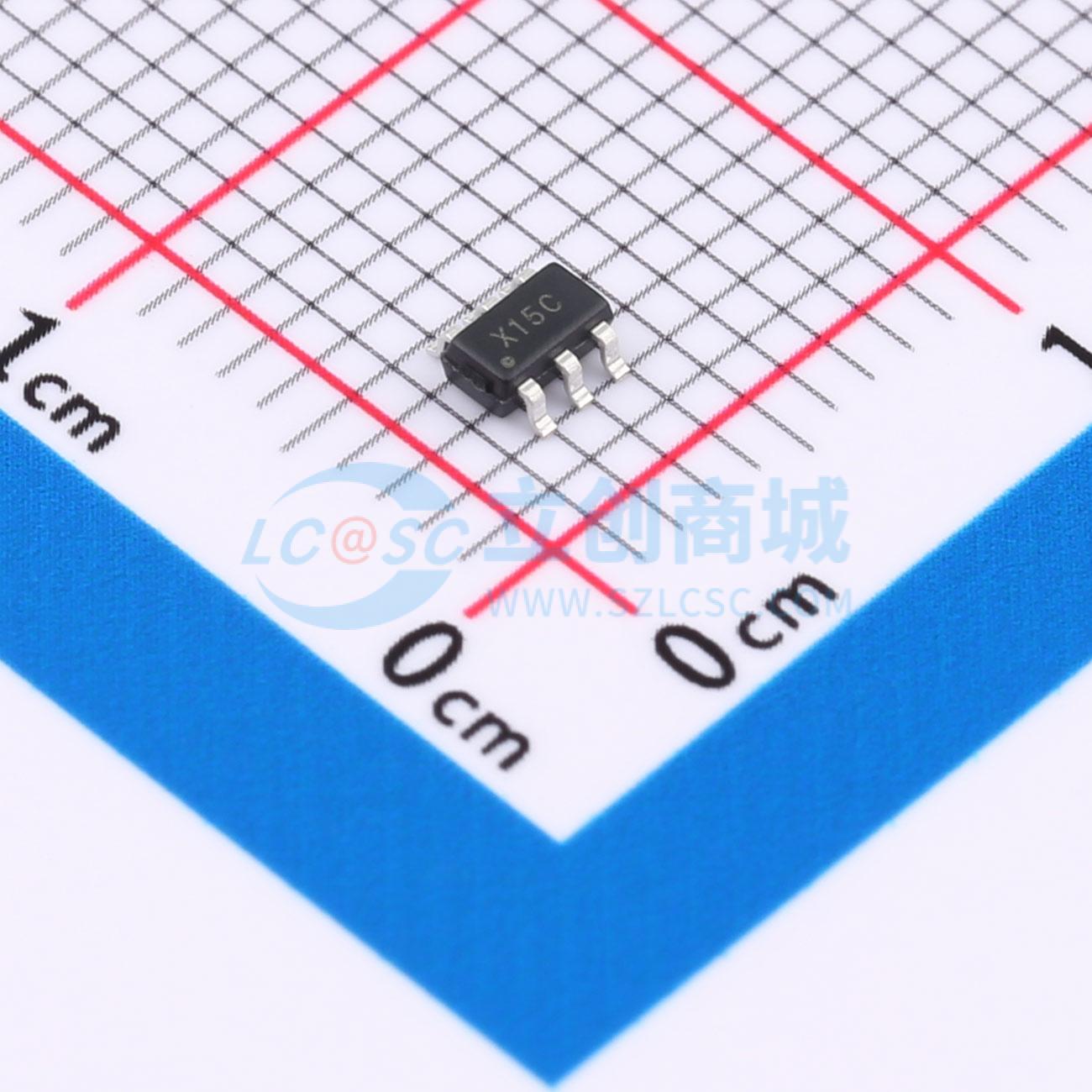

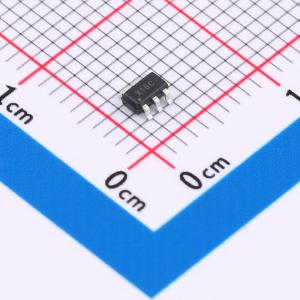

温馨提醒：图片仅供参考，商品以实物为准
XC081S051
200至500ksps，超低功耗，8bit SAR模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XC081S051是一款8位的ADC(Analog-to-DigitalConverter)芯片，具有高精确度、超低功耗、小尺寸、单极性的基本特征。XC081S051的性能参数涵盖了200KSPS至500KSPS的较宽采样范围，而不仅仅只在一个特定采样率下有效。该转换器基于具有内部采样保持电路的逐次逼近寄存器架构。XC081S051采用3.3V至5.25V单电源供电，具有省电模式。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC081S051
- 商品编号
- C23377938
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 8 | |
| 采样率 | 200kHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49.4dB | |
| 时钟频率(fc) | 10MHz | |
| ADC架构 | SAR | |
| 静态电流 | 420uA |
商品概述
XC081S051是一款8位的ADC（模拟-数字转换器）芯片，具有高精确度、超低功耗、小尺寸、单极性的基本特征。其性能参数涵盖200KSPS至500KSPS的较宽采样范围，基于具有内部采样保持电路的逐次逼近寄存器架构。采用3.3V至5.25V单电源供电，具有省电模式。采用6引脚SOT - 23封装，工作温度范围为 -40℃至85℃。可pin - to - pin替代ADC081S051，高电压时的动态功耗不到其1/3，能显著延长电池的工作时间。
商品特性
- 采样率：200 ~ 500 KSPS
- 8位分辨率
- 电源电压范围：3.3V至5.25V
- 超低功耗（典型值）
- 3.60mW（5V，500 KSPS）
- 1.40mW（3.3V，500 KSPS）
- 最大误差 ±0.5 LSB INL，±0.5 LSB DNL
- 0 - VA单极单通道输入
- SPI、QSPI、MICROWIRE、DSP串行接口
- 6引脚SOT - 23封装
应用领域
- 便携式系统
- 远程数据采集
- 仪表和控制系统
- 光学传感器
