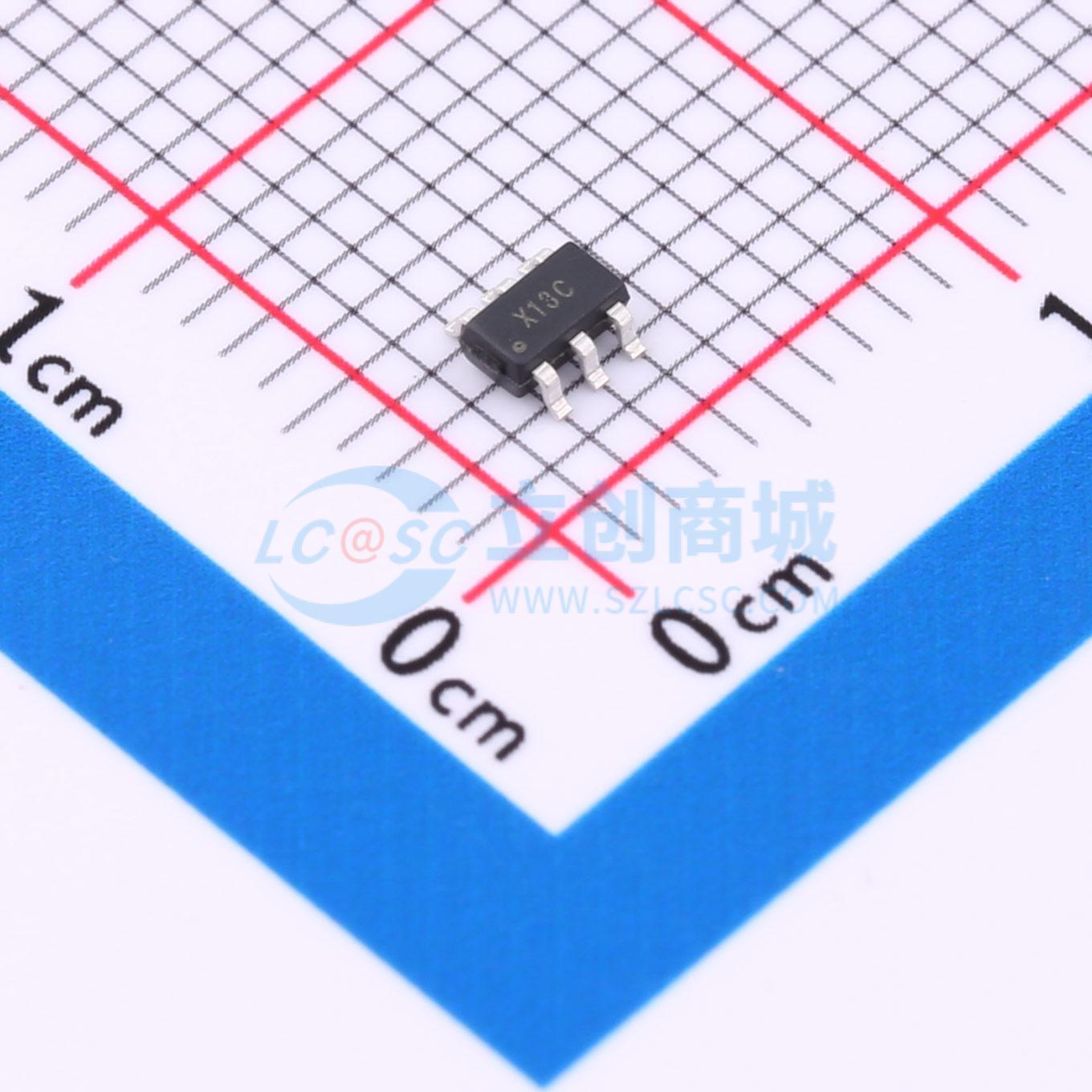

温馨提醒：图片仅供参考，商品以实物为准
XC121S051
200-500ksps、超低功耗、12bit SAR模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XC121S051是一款12位的ADC(Analog-to-DigitalConverter)芯片，具有高分辨率、低功耗、小尺寸、单极性的基本特征。XC121S051的性能参数涵盖了200KSPS至500KSPS的较宽采样范围，而不仅仅只在一个特定采样率下有效。该转换器基于具有内部采样保持电路的逐次逼近寄存器架构。XC121S051采用3.3V至5.25V单电源供电，具有省电模式。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC121S051
- 商品编号
- C23377936
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 200kHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 72.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 10MHz | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | - | |
| 可变增益 | - | |
| 温度传感器 | - | |
| ADC架构 | SAR | |
| 数据速率 | - | |
| 静态电流 | - | |
| 全量程范围(FSR) | - |
商品概述
XC121S051是一款12位的ADC（模拟-数字转换器）芯片，具有高分辨率、低功耗、小尺寸、单极性的基本特征。其性能参数涵盖200KSPS至500KSPS的较宽采样范围，基于具有内部采样保持电路的逐次逼近寄存器架构。采用3.3V至5.25V单电源供电，具有省电模式。采用6引脚SOT - 23封装，工作温度范围为 - 40℃至85℃。可pin - to - pin替代ADC121S051，高电压时的动态功耗不到其1/2，显著延长电池工作时间。
商品特性
- 采样率：200 ~ 500 KSPS
- 12位分辨率
- 电源电压范围：3.3V至5.25V
- 低功耗（典型值）：4.25mW（5V，500 KSPS）；1.72mW（3.3V，500 KSPS）
- 最大误差±1LSB INL，±1LSB DNL
- 0 - VA单极单通道输入
- SPI、QSPI、MICROWIRE、DSP串行接口
- 6引脚SOT - 23封装
应用领域
- 便携式系统
- 远程数据采集
- 仪表和控制系统
- 光学传感器
- 电池供电系统
