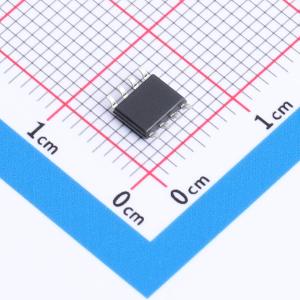

温馨提醒：图片仅供参考，商品以实物为准
TP1512-SR
CMOS轨到轨低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1512-SR
- 商品编号
- C248574
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.09685克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 150kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 90V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 95nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 4uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~6V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
TP151x系列包含具有低失调、稳定高频响应、低功耗、低电源电压以及轨到轨输入和输出的CMOS单/双/四路运算放大器。该系列采用专有和专利设计技术，在其功耗等级的所有微功耗CMOS放大器中实现了同类性能。TP151x系列可用作许多商用运算放大器的直接替代品，以降低功耗并改善输入/输出范围和性能。TP151x系列在单位增益下稳定，可驱动任何容性负载，具有恒定的150 kHz增益带宽积，0.09 V/μs压摆率，同时每个放大器仅消耗4 μA静态电流。模拟修调和校准程序将输入失调电压降低至3.0 mV以下，专有的精密温度补偿技术使失调电压温漂低至0.6 μV/℃。超电源轨输入和轨到轨输出特性允许充分利用电源电压作为信号范围。这些特性的结合使TP151x运算放大器成为电池供电应用的理想选择，因为它能最大限度地减少电池寿命期间因电源电压变化引起的误差，并保持高共模抑制比，即使对于轨到轨输入运算放大器也是如此。电池电流监测器、消费类设备、手持式仪器仪表、远程电池供电传感器、危险检测（例如，烟雾、火灾和气体）以及患者监护仪均可受益于TP151x运算放大器的特性。
商品特性
- 稳定的150 kHz增益带宽积
- 0.09 V/μs压摆率
- 每个放大器仅消耗4 μA电源电流
- 单位增益稳定
- 失调电压：最大3.0 mV
- 失调电压温度漂移：0.6 μV/℃
- 输入偏置电流：典型值1 pA
- 高共模抑制比/电源抑制比：110 dB
- 输入过驱时无相位反转
- 超电源轨输入共模范围
- 输出摆幅至各电源轨5 mV以内
- 单电源电压范围：+2.1 V至+6.0 V
- 工作温度范围：-40℃至+125℃
应用领域
- 传感器信号调理
- 电池电流检测
- 红外测温仪
- 数字秤
- 便携式仪器
