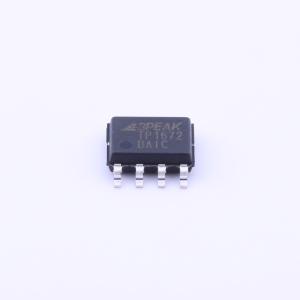

温馨提醒：图片仅供参考，商品以实物为准
TP1672-SR
7MHz、20V/μs运算放大器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP167X系列放大器是最新的高电源电压放大器，具有低失调、低功耗和稳定的高频响应特性。它们采用了专有和专利设计技术，在每放大器仅消耗850μA静态电流的情况下，实现了出色的交流性能，带宽达7MHz，压摆率为20V/μs，且失真低。TP167X系列可作为许多市售运算放大器的直接替代产品，以降低功耗并改善输入/输出范围和性能。这些特性的组合使TP167X成为工业控制、电机控制、便携式音频放大、音频端口和其他消费类音频应用的理想选择。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1672-SR
- 商品编号
- C248573
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 7MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 6nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 850uA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~12V |
商品概述
TP167X系列放大器是最新的高电源电压放大器，具有低失调、低功耗和稳定的高频响应特性。它们采用了专有和专利设计技术，在每放大器仅消耗850μA静态电流的情况下，实现了出色的交流性能，带宽达7MHz，压摆率为20V/μs，且失真低。TP167X系列可作为许多市售运算放大器的直接替代产品，以降低功耗并改善输入/输出范围和性能。 这些特性的组合使TP167X成为工业控制、电机控制、便携式音频放大、音频端口和其他消费类音频应用的理想选择。
商品特性
- 电源电压：3V至12V
- 失调电压：最大±250μV
- 低电源电流：每通道850μA
- 轨到轨输出带宽：7MHz
- 压摆率：20V/μs
- 出色的EMI抑制性能
- 失调电压温度漂移：2μV/℃
- 低噪声：1kHz时为25nV/√Hz
- 工作温度范围：-40℃至125℃
应用领域
- 有源滤波器
- ASIC输入或输出放大器
- 电机控制
- 工业控制
- 音频
