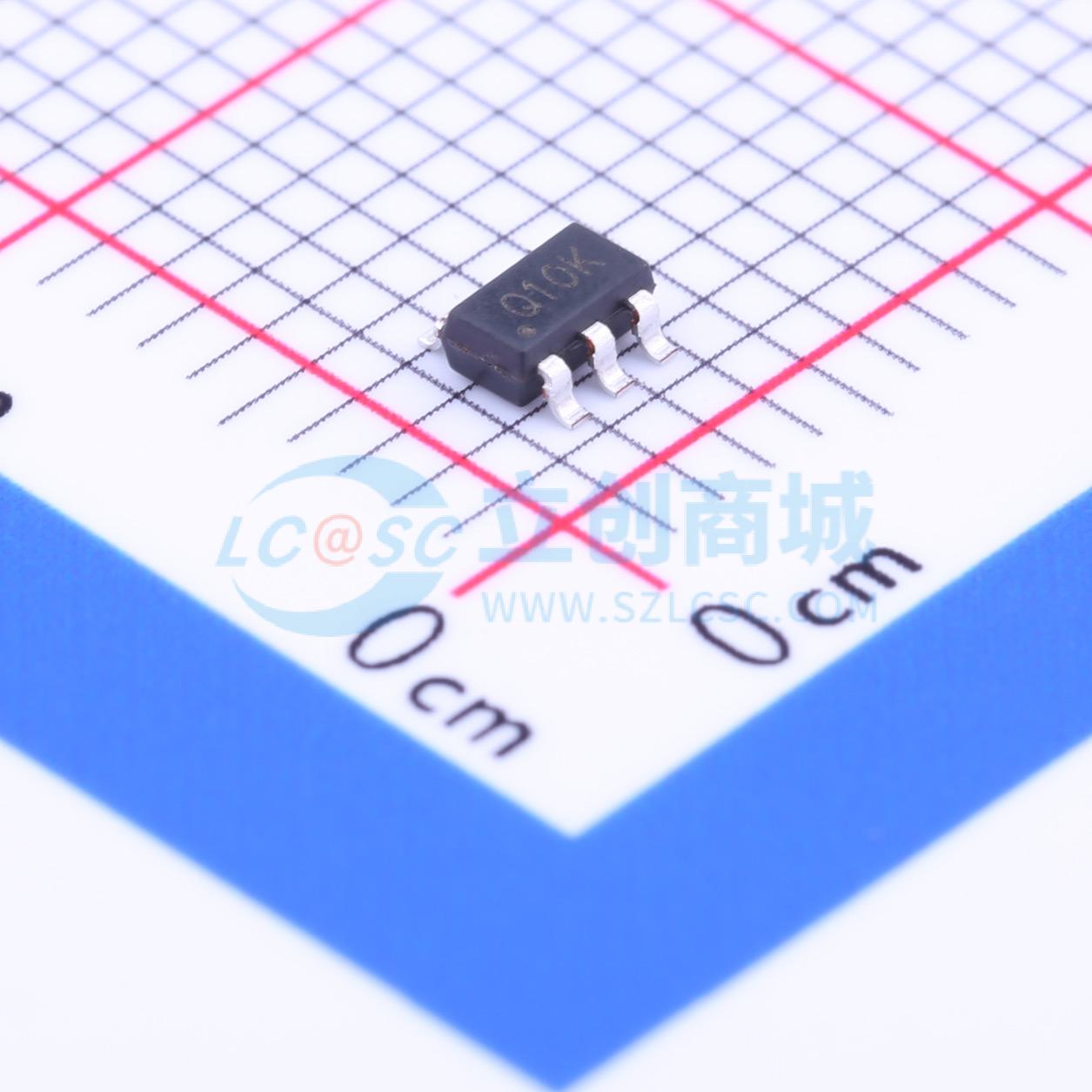

温馨提醒：图片仅供参考，商品以实物为准

IP2110

USB专用充电端口控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低成本专用充电物理层 IC，专用于 USB 端口，支持 Apple 2.4A/2.0A/1.0A、Samsung 2.0A 和 BC1.2 标准。自动检测功能可监控 USB 数据线电压，并自动在数据线上提供正确的电气特征，以便为兼容的设备充电。SEL 引脚用于配置最大分配电流。
品牌名称: INJOINIC(英集芯)
商品型号: IP2110
商品编号: C248426
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

一款低成本的专用 USB 端口充电物理层 IC，支持苹果 2.4A/2.0A/1.0A、三星 2.0A 以及 BC1.2 协议。自动检测功能可监测 USB 数据线电压，并自动在数据线上提供正确的电气信号，为兼容设备充电。SEL 引脚用于配置最大分配电流。

支持苹果设备充电：
- 苹果 2.4A：DP = 2.7V，DM = 2.7V
- 苹果 2.0A（电路反接 DP、DM）：DP = 2.0V，DM = 2.7V
- 苹果 1.0A：DP = 2.0V，DM = 2.7V
- SEL 引脚配置最大电流分配
支持三星 2.0A：DP = 1.2V，DM = 1.2V
支持 BC1.2：DP 自动短接 DM
支持自动检测和自动切换充电标准
极低功耗，IQ = 66μA（典型值）
工作电压：3V - 5.5V
封装：SOT23 - 5
