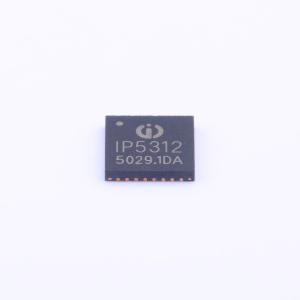

IP5312
IP5312
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP5312
- 商品编号
- C248432
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~14V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.4V | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+150℃ |
商品概述
IP5312是一款集成QC2.0输出快充协议（兼容DCP识别功能，兼容BC1.2、苹果和三星手机）、同步升压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为移动电源提供完整的电源解决方案。 其高集成度与丰富功能，只需一个电感实现降压与升压功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。 其同步开关升压系统支持QC2.0快充，提供最大15W输出能力，转换效率高至96%。空载时，自动进入休眠状态，静态电流降至100uA以下。 其同步开关充电系统可提供高达3A充电电流，充电效率高至97%。内置IC温度、电池温度和输入电压控制环路，智能调节充电电流。 内置14bit ADC，精确测量电池电压和电流，可通过I2C访问ADC数据。内置电量计算法，可以准确获取电池电量信息。可定制电池电量曲线，以精准显示电池电量。 支持2/3/4/5颗LED电量显示，智能识别电量显示模式；支持照明功能；支持按键。
商品特性
- 快充规格：集成QC2.0（兼容DCP）输出快充协议
- 充电规格：电池端充电电流可达3A（VIN = 9V/12V时）；同步开关充电效率最高达97%；自适应充电电流调节，匹配所有适配器；充电电压精度：±0.5%；支持4.20V、4.30V、4.35V、4.40V电池
- 放电规格：输出电流能力：5V：3.1A；9V：1.6A；12V：1.25A；同步开关放电效率最高达96%
- 电量显示：内置14bit ADC和电量计；支持5 / 4 / 3 / 2颗LED电量显示；智能识别LED电量显示灯数目；电池电量曲线可设置，显示灯更均匀
- 其他功能：内置照明灯驱动；自动检测手机插入和拔出；支持按键；智能识别负载，轻负载自动进待机
- 多重保护、高可靠性：输入过压、欠压保护；输出过流、过压、短路保护；IC过温保护；充放电电池温度NTC保护；ESD 4KV，耐压25V
- BOM极简：内置开关功率MOS；单电感实现快充、快放；低功耗待机平均电流小于100uA；封装5mm×5mm 0.55pitch QFN32
应用领域
- 移动电源、充电宝
- 手机、平板电脑等便携设备
