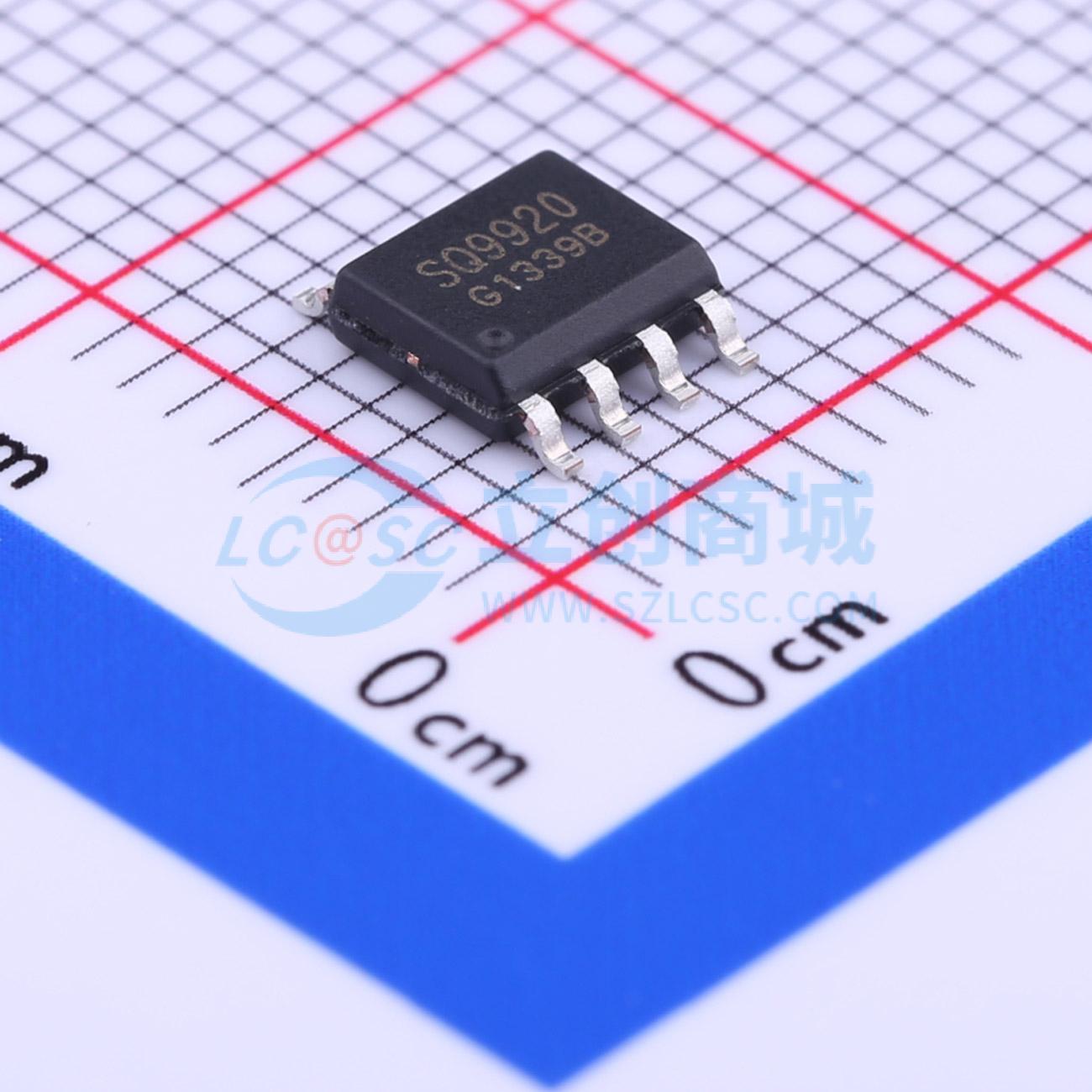

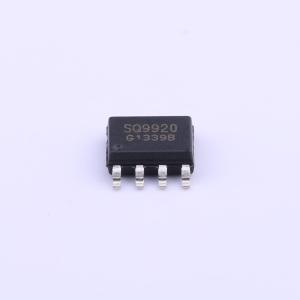

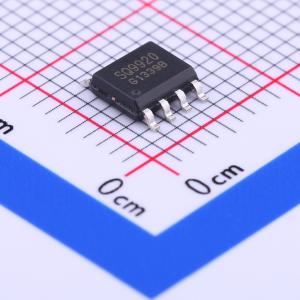

SQ9920
采用SQ9920的3W LED驱动模块，物料清单成本低-GU10
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款高集成度的恒流电源模块，适用于180VAC-264VAC全范围输入电压。基于降压拓扑，能实现照明应用的高电流精度。该应用提供多种先进的故障保护功能，以增强系统安全性，包括自然开环保护、VDD欠压锁定和热关断。所有保护均有自动重启机制。
- 品牌名称
- 昌暘
- 商品型号
- SQ9920
- 商品编号
- C248507
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | 65kHz | |
| 通道数 | 1 | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 工作电压(AC) | 180VAC~264VAC | |
| 拓扑结构 | 降压 | |
| 工作温度 | - | |
| 恒流精度 | 3% |
商品概述
本应用笔记描述了一种采用SQ9920实现的高集成度恒流电源模块，适用于180VAC至264VAC全范围输入电压。基于降压拓扑结构，SQ9920能够实现高电流精度，适用于照明应用。该应用提供了多种先进的故障保护功能，以增强系统的安全性，包括自然开环保护、VDD欠压锁定和热关断。所有保护功能都具有自动重启机制。本应用笔记详细涵盖了原理图、PCB Gerber文件、物料清单以及典型性能。完整的应用电路如图4所示，可在180VAC至264VAC的输入电压范围内工作。
