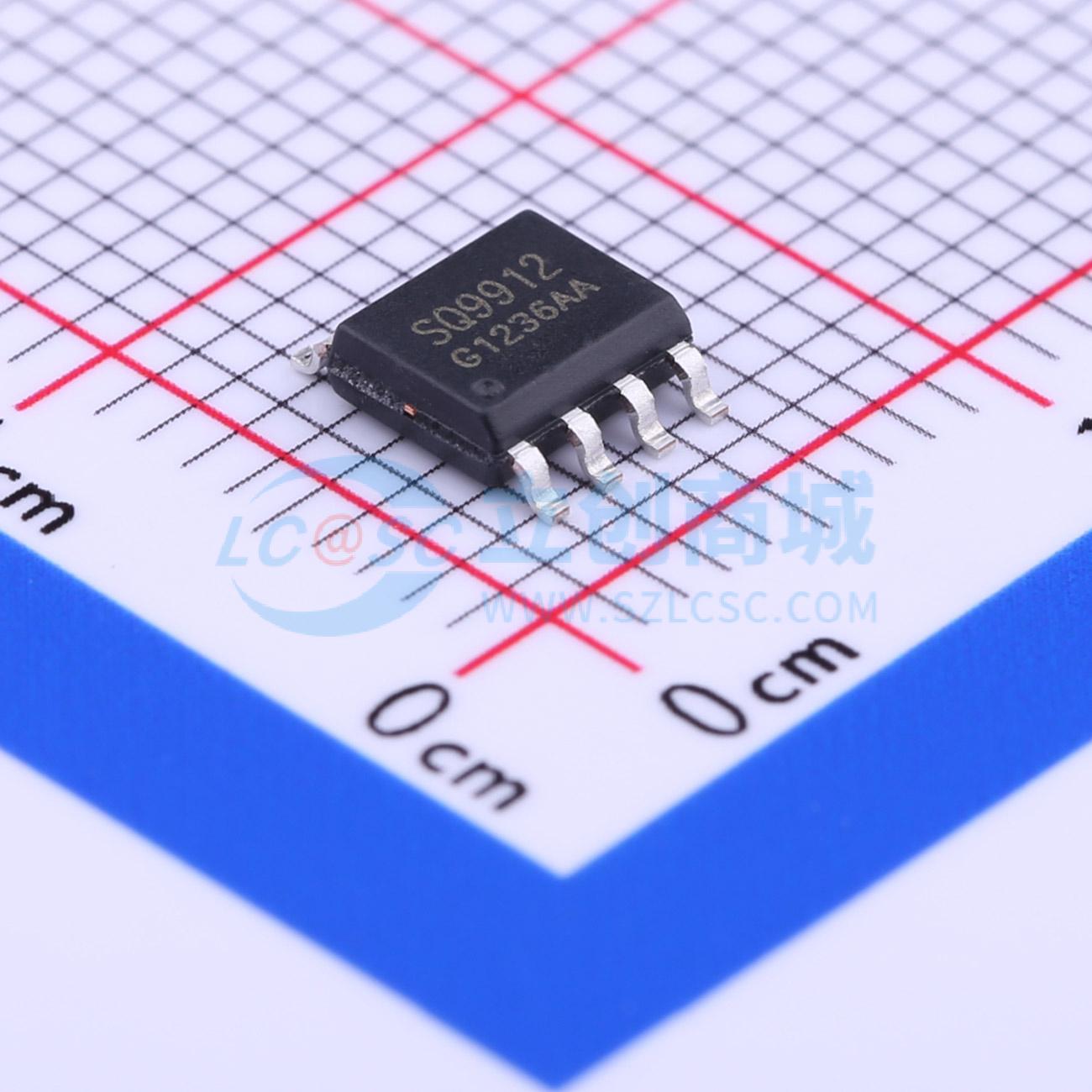

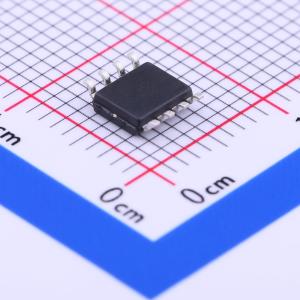

温馨提醒：图片仅供参考，商品以实物为准

SQ9912MST

通用高亮度 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款PWM高效LED驱动控制IC，增加了开环保护（OLP）功能，以恒定电流驱动LED灯串，OLP引脚可检测开路负载情况，并将输出电压钳位在一定水平，以避免损坏输出电路。OLP引脚有内部上拉电阻。如果OLP引脚悬空，与另一款产品引脚兼容。具有软启动功能，可减少冷启动时的输入浪涌电流。还具有伪随机振荡器跳频功能（扩频），以减少电磁干扰发射，从而降低输入电磁干扰滤波器成本。允许从85VAC到265VAC的电压源高效驱动高亮度（HB）LED。允许使用在较高栅源电压下具有较低导通电阻的各种外部MOSFET。
品牌名称: 昌暘
商品型号: SQ9912MST
商品编号: C254128
商品封装: SO-8
包装方式: 编带
商品毛重: 0.126克(g)

商品参数

商品概述

SQ9912是一款PWM高效率LED驱动控制IC。SQ9912在SQ9911的基础上增加了开环保护（OLP）功能。SQ9912以恒定电流驱动LED串，OLP引脚可以检测开路状态，并将输出电压钳制在一定水平，以避免输出电路损坏。OLP引脚具有内部上拉电阻。如果OLP引脚悬空，SQ9912与SQ9911引脚兼容。SQ9912具有软启动功能，可在冷启动期间减少输入浪涌电流。SQ9912还具有伪随机振荡器跳频功能（扩频），以减少电磁干扰发射，从而降低输入EMI滤波器的成本。典型的振荡器跳频范围大约是ROSC设定的基频的8%左右。SQ9912允许从85VAC到265VAC电压源高效驱动高亮度（HB）LED。

SQ9912A允许使用宽范围的外部MOSFET，这些MOSFET在较高的VGS下具有更低的RDSON。

应用领域

DC/DC 或 AC/DC LED 驱动应用
RGB 背光 LED 驱动器
平板显示器背光
通用恒流源
标识和装饰性 LED 照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC；AC-DC
	工作电压(DC)	15V~500V
	开关频率	80kHz~120kHz
	通道数	1
	调光	PWM

	属性	参数值
	特性	过温保护(OTP)
	工作电压(AC)	85VAC~265VAC
	拓扑结构	升压；降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置
