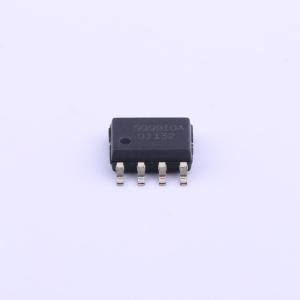

SQ9910AMST
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 25kHz~300kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SQ9910 是一款高效脉冲调光 LED 驱动器控制集成电路。它的输入电压从 85VAC~265VAC 都能有效驱动高亮度 LED。该芯片由一个外围电阻的设定，就可以使该芯片在高达 300kHz 的固定频率驱动外部 MOSFET。为保证亮度恒定并且增强 LED 可靠性，外部高亮 LED 串采用恒流方式控制，而并非恒压控制。其恒流值由外部的取样电阻值决定，变化范围可以从几毫安到一安培。 SQ9910 使用了一种高压隔离连接工艺设计，可经受高达 500V 的浪涌输入电压的冲击。对一个 LED 串的输出电流能被编程设定在零和它的最大值之间的任何值，它由输入到 SQ9910 的线性调光器的外部控制电压所控制。另外，SQ9910 也提供一个低频的 PWM 调光功能，能接受一个外部达几 K 赫兹的控制信号在 0 - 100% 的占空比下进行调光。
商品特性
- 工作效率大于 90%
- 输入电压范围从 85V – 265VAC
- 恒流驱动 LED
- 驱动电流从几毫安到超过 1 安培输出
- 能驱动单颗至数百颗 LED 的灯串
- 提供外部 PWM 低频调光和 EN 使能
- 输入电压耐冲击高达 500V DC
- 内置过温度保护 (OTP)
- SQ9910 --MOSFET 驱动电压 7.5V
- SQ9910 A - MOSFET 驱动电压 10.0V
应用领域
- DC/DC 或 AC/DC LED 驱动器
- RGB 三色背光 LED 驱动器
- 液晶显示器背光驱动
- 恒流源
- LED 信号灯及装饰景观照明
