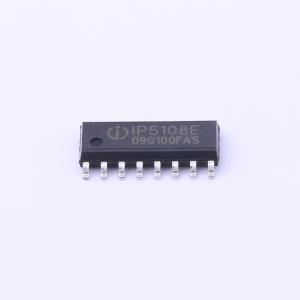

IP5108E

IP5108/IP5108E 是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SoC，为移动电源提供完整的电源解决方案。 IP5108/IP5108E 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。 IP5108/IP5108E 只需一个电感实现降压与升压功能。DC-DC 转换器工作在 650KHz，可以支持低成本电感和电容。 IP5108/IP5108E 的同步升压系统提供最大 2A 输出电流，转换效率高至 95%。空载时，自动进入休眠状态，静态电流降至 50uA。 IP5108/IP5108E 采用开关充电技术，提供最大 2.1A/1.0A 电流，充电效率高至 96%。内置 IC 温度和输入电压智能调节充电电流。 IP5108 内置 14bit ADC，精确测量电池电压和电流，可通过 I2C 访问 ADC 数据。IP5108 内置电量计算法，可以准确获取电池电量信息。 IP5108 支持 3/4/5 颗 LED 电量显示和照明手电筒功能。 IP5108/IP5108E 采用 eSOP16L 封装。

• 同步开关充放电
• 2A 同步升压转换
• 升压效率最高达 95%
• 充电效率最高达 96%
• 内置电源路径管理，支持边充边放
• 自适应充电电流调节，匹配所有适配器充电电压精度：±0.5%
• 内置 14bit ADC 和电量计支持 5 / 4/ 3 颗 LED 电量显示电池电量曲线可设置，显示灯更均匀
• 内置照明灯驱动自动检测手机插入和拔出
• 智能识别负载，自动进待机，待机功耗小于 50μA
• 功率 MOS 内置，1uH 单电感实现充放电多重保护、高可靠性
• 输出过流、过压、短路保护
• 输入过压、过充、过放、过流放电保护
• 整机过温保护
• ESD 4KV，瞬间耐压 11V
• IP5108 I2C 接口，可灵活低成本定制方案
• 封装 eSOP16L

• 移动电源/充电宝
• 手机、平板电脑等便携式设备
