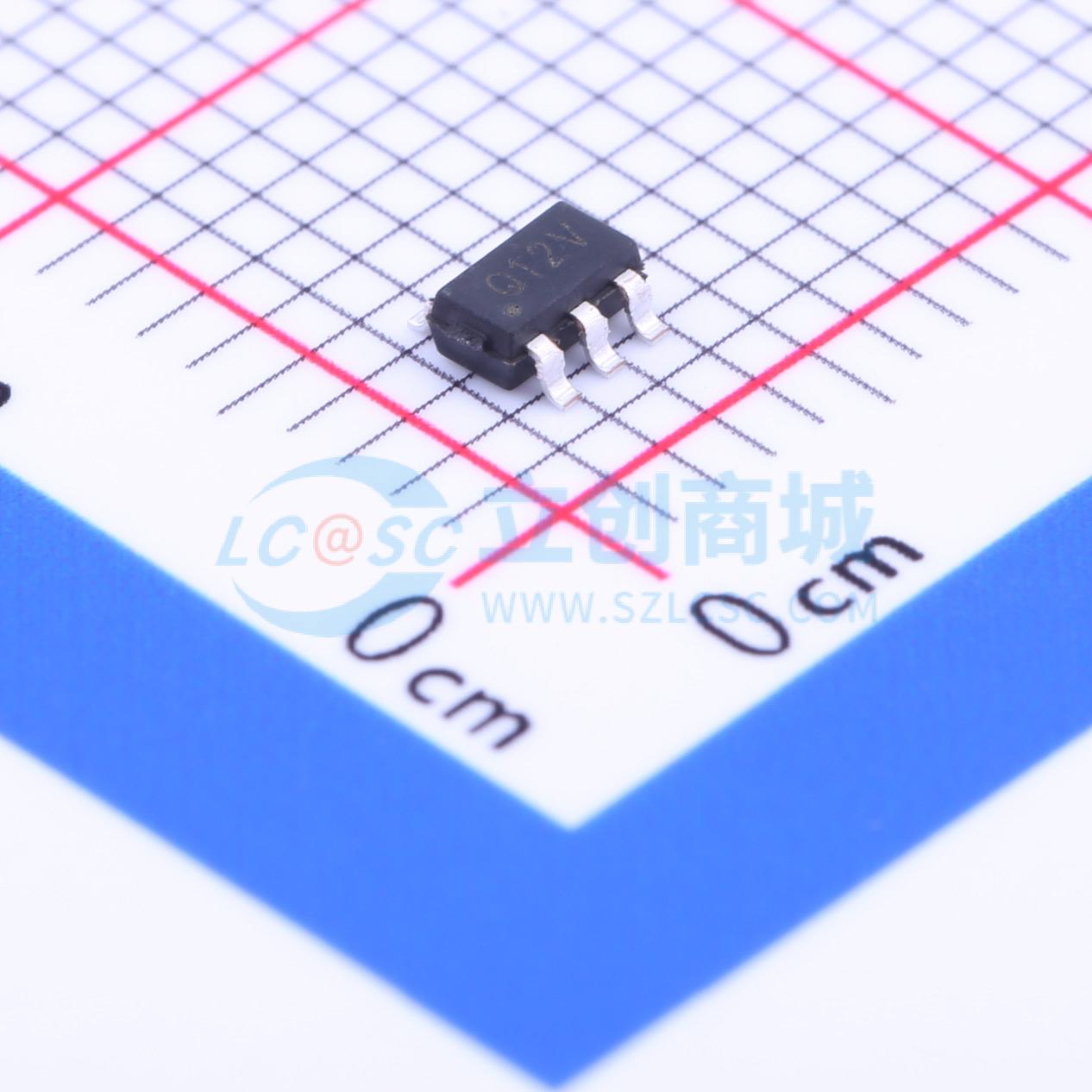

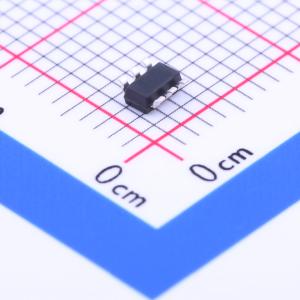

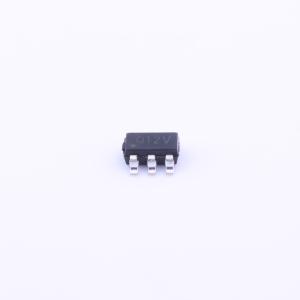

温馨提醒：图片仅供参考，商品以实物为准
IP2112
USB专用充电端口控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IP2111/IP2112是一款低成本的专用充电物理层IC，专为USB端口设计，支持苹果2.0A/1.0A、三星2
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP2112
- 商品编号
- C248428
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3V~5.5V | |
| 最大充电电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 66uA |
商品概述
IP2111/IP2112是一款低成本的专用USB端口充电物理层IC，支持苹果2.0A/1.0A、三星2.0A和BC1.2协议。IP2112支持双通道USB端口充电控制，IP2111支持单通道。自动检测功能可监测USB数据线电压，并自动在数据线上提供正确的电气信号，为兼容设备充电。SEL引脚用于配置最大分配电流。
商品特性
- IP2112支持双通道USB端口充电控制
- IP2111支持单通道USB端口充电控制
- 支持苹果2.0A：DP = 2.7V，DM = 2.0V
- 支持苹果1.0A（DP、DM反接）：DP = 2.7V，DM = 2.0V
- 支持三星2.0A：DP = 1.2V，DM = 1.2V
- 支持BC1.2：DP自动短接DM
- 支持自动检测和自动切换充电标准
- 极低功耗IQ = 66μA（典型值）
- 工作电压：3V ~ 5.5V
- 封装：SOT23-6
应用领域
- 交流适配器、移动电源、车载充电器的USB电源输出端口
- 智能手机、平板电脑、上网本、数码相机和蓝牙配件的电池充电器
